开关电源开关管电阻分压启动电路

开关管启动电路一般用到电阻分压和阻容分压两种，这两种在开关电源中都容易损坏，导致开关电源不起振。今天先讲电阻分压启动
1.电阻分压电路的识别方法

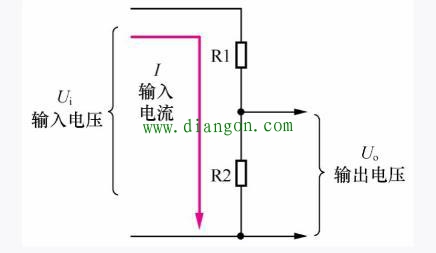

电阻分压电路是各种分压电路中最基本的电路。下图用电阻构成的分压电路，R1和R2是分压电路中的两只电阻。

识别分压电路的方法：输入电压Ui加在电阻R1和R2上，对输入电压而言，R1和R2是串联电路，输出电压Uo取自串联电路中的下面一只电阻R2，这种形式的电路称为分压电路。
2.分压电路工作原理分析方法的要点
分析分压电路的关键点有以下两个。
（1）找出输入端。需要分析输入信号电压从哪里输入到分压电路中，具体的输入电流回路如何。电路识图中确定输入信号电流回路的方法：从信号电压的输入端出发，沿至少两个元器件（不一定非要是电阻器）到达地线。
（2）找出输出端，即输出电压取自于电路的哪个端点。分压电路输出的信号电压要送到下一级电路中，理论上分压电路的下一级电路输入端是分压电路的输出端，但是识图中这种方法的可操作性差，因为有时分析出下一级电路的输入端比较困难，所以可以采用更为简便的方法进行分析：找出分压电路中的所有元器件，从地线向上端分析，发现某元器件与分压电路之外的其他电路相连时，这一连接点便是分压电路的输出端，这一点的电压就是分压电路的输出电压。
