变频器工频与变频切换的电路与参数设置

在变频调速系统运行过程中，如果变频器突然出现故障，这时若让负载停止工作可能会造成很大损失。为了解决这个问题，可给变频调速系统增设工频与变频切换功能，在変须器出现故障时自动将工频电源切换给电动机，以让系统继续工作。
一、电路

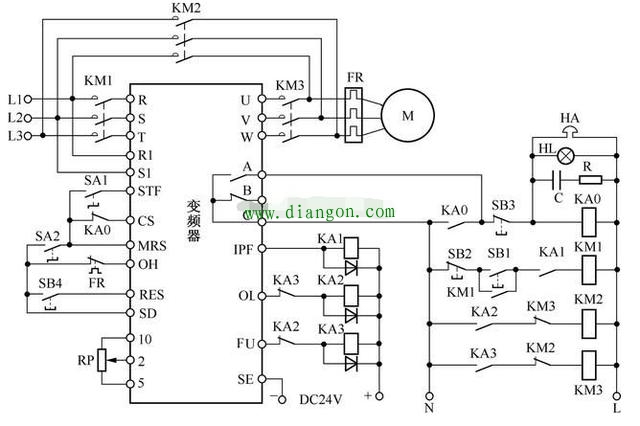

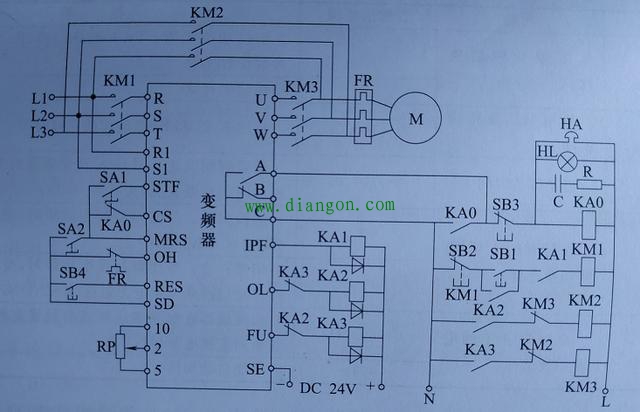

下图是一个典型的工频与变频切换的控制电路。

电路的工作过程说明如下：
1、变频运行控制
a．启动准备。将开关SA2闭合，接通MRS端子，允许进行工频变频切换。由于已设置Pr．135＝1使切换有效，IPF、FU端子输出低电平，中间继电器KA1、KA3线圈得电。
KA3线圈得电→KA3常开触点闭合一接触器KM3线圈得电→KM3主触点闭合，KM3常闭辅助触点断开→KM3主触点闭合将电动机与变频器输出端连接；KM3常闭辅助触点断开，使KM2线圈无法得电，实现KM2、KM3之间的互锁（KM2、KM3线圈不能同时得电），电动机无法由变频和工频同时供电。
KA1线圈得电→KA1常开触点闭合，为KMI线圈得电作准备→按下按钮SB1→KM1线圈得电→KM1主触点、常开辅助触点均闭合→KM1主触点闭合，为变频器供电；KM1常开辅助触点闭合，锁定KMI线圈得电。
b．启动运行。将开关SA1闭合，STF端子输入信号（STF端子经SA1、SA2与SD端子接通），变频器正转启动，调节电位器RP可以对电动机进行调速控制。

2、变频工频切换控制
当变频器运行中出现异常时，异常输出端子A、C接通，中间继电器KAO线圈得电，KAO常开触点闭合，振铃HA和报警灯HL得电，发出声光报警。与此同时，IPF、FU端子变为高电平，OL端子变为低电平，KA、KA3线圈失电，KA2线圈失电。
KA1、KA3线圈失电一KA1、KA3常开触点断开→KM1、KM3线圈失电→KM1、KM3主触点断开→変频器与电源、电动机断开。KA2线圈得电→KA2常开触点闭合→KM2线圈得电→KM2主触点闭合→工频电源直接提供给电动机。
按下按钮SB3可以解除声光报警，按下按钮SB4，可以解除变颊器的保护输出状态。若电动机在运行时出现过载，与电动机串接的热继电器FR发热元件动作，使FR常闭总点断开，切断OH端子输入，变频器停止输出，对电动机进行保护。
二、参数设置
参数设置包括以下两个方面

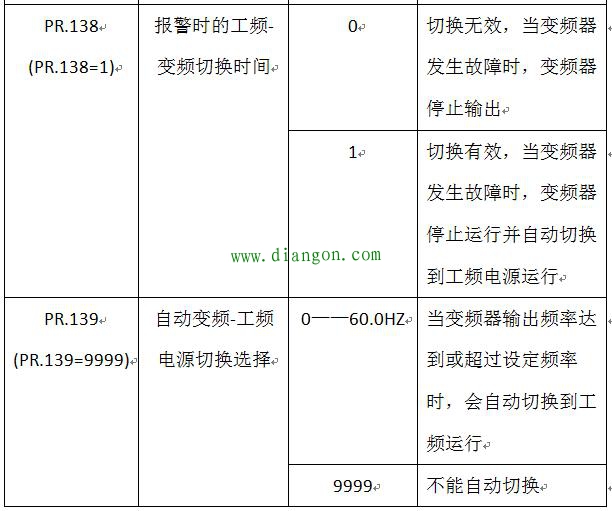

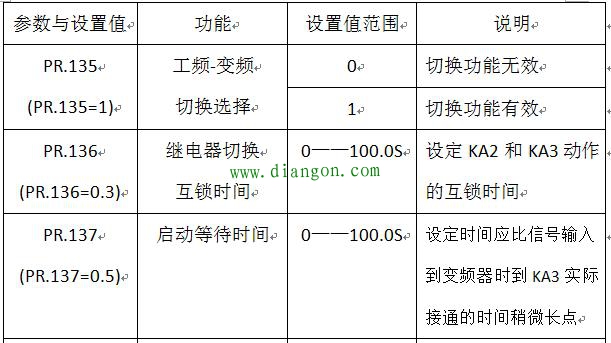

1、工频与变频切换功能设置

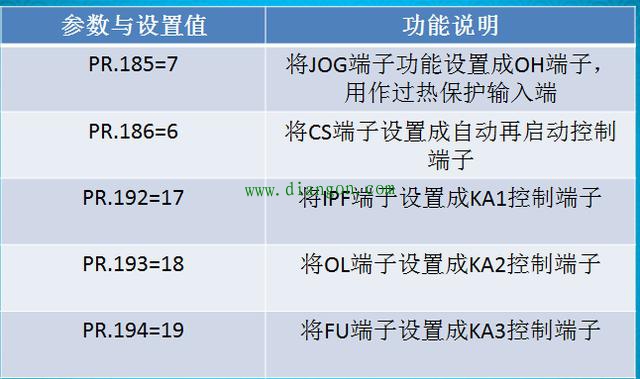

2、部分输入、输出端子的功能设置
