变频器主电路怎么接线？接线端子各有什么功能？

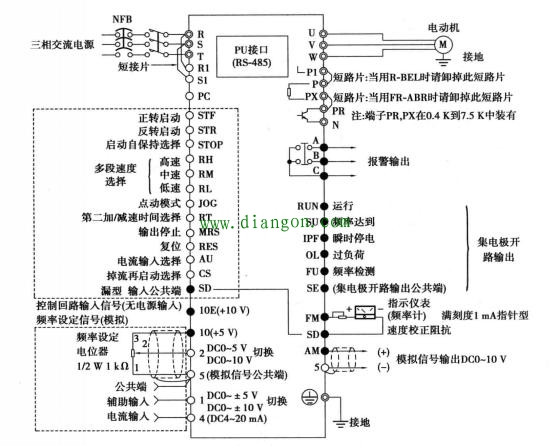

二、变频器的端子排接线图

三、主电路端子和连接端子的功能
1、R、S、T是主电路电源端子，连接三相工频电源，内接变器整流电路
2、U、V、W是变频器输出端子，连接三相电动机，内接逆变电路
3、R1、S1是控制回路电源，与交流电源端子R、S连接。在保持异常显示和异常输出时，或当使用高功率因数转换器时，或希望R，S，T端子无工频电源输入时，控制电路也能工作，可拆下R－RI和S-S1之同的短路片，将两相工频电源直接接入R1、S1端子。
4、P、PR是连接制动电阻器，拆开端子PR－PX之间的短路片，在P－PR之间连接选件制动电阻器。
5、P、N是连接制动单元，连接选件型制动单元或电源再生或高功率因数转换器
6、P、P1是连接DC电抗器，拆开端子P-P1间的短路片，连接选件改善功率因数用电抗器
7、PR、PX是连接内部制动电阻，用短路片将PX－PR间短路，内部制动回路便生效
8、变频器外壳接地用，必須与大地相接接地

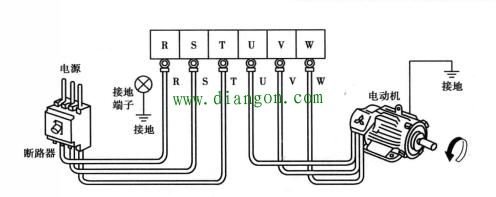

四、电源、电动机与变频器的连接
电源、电动机与变频器在连接时，要注意电源线绝对不能接U、V、W端，否则会损坏变频器内部电路，由于变频器工作时可能会漏电，为安全起见，必须将接地端子与接地线连接好，以便于泄放变频器漏电电流。
五、选件的连接
变频器的选件较多，主要有外接制动电阻，制动单元，提高功率因数整流器，能量回馈单元和改善功率因数直流电抗器等。下面介绍常用的外接制动电阻和直流电抗器的连接。

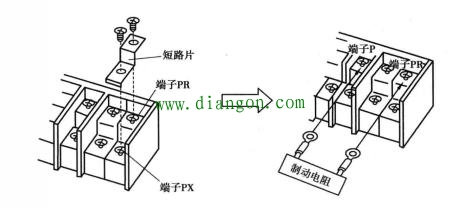

1、外接制动电阻的连接
变频器的P、PX端子内部接有制动电阻，在高效率制动时，内置制动电阻易发热，由于封闭散热能力不足，这时需要安装外接制动电阻替代内置制动电阻，外接制动电阻的连接如下图所示，先将PR、PX端子间的短路片取下，然后用连接线将制动电阻与PR、PX端子相连。

2、直流电抗器的连接
为了提高变频器的电能利用率，可以给变频器外接改善功率因数的直流电抗器，直流功率因数电抗器的连接如下图所示，先将P1、P端子间的短路片取下，然后用连接线将直流电抗器与P1、P端子相连。
