集成电路引脚是建立集成电路内部电路与外围电路的连接点，只有按要求在引脚上连接上外接的元器件或电路，集成电路才能工作。集成电路内部往往包含一个或多个单元电路，这些单元电路都是通过引脚与外界电路进行连通的。集成电路引脚有三个方面的作用：一是这些引脚上外接的元器件是集成电路内部电路的组成部分，只有在外接元器件的配合下，集成电路才能构成一个完成的电路；二是通过这些引脚，为集成电路提供工作电源；三是通过这些引脚为集成电路提供输入信号，并引出集成电路处理后的输出信号。在电路图中，集成电路一般仅以一个矩形或三角形图框表示，并不展示内部细节，在这种情况下，我们可以通过识别集成电路的引脚，来初步看懂电路图。
识别集成电路典型引脚
集成电路功能不同，决定了它们的引脚也不同。但是电源引脚、接地引脚、信号输入和输出引脚则是大多数集成电路所必须的。
1.电源引脚：其作用是为集成电路引入直流工作电源，分为单电源供电和双电源供电两种类型。

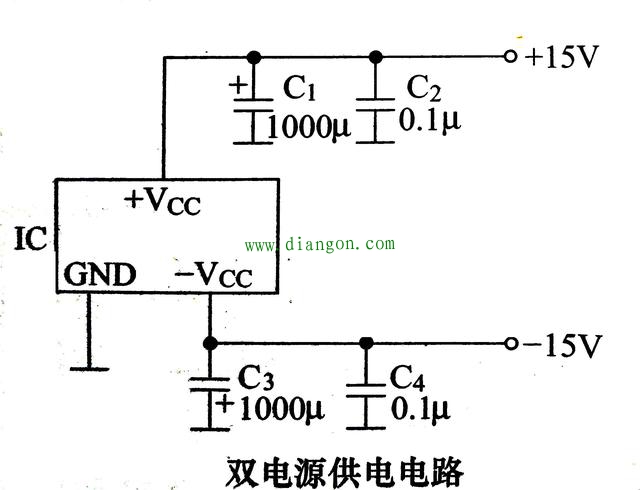

首先，可以通过字符识别。单电源供电采用单一的正直流电压作为工作电压，集成电路具有一个电源引脚，电路图中往往在引脚旁标注“VCC”字符。双电源供电一般采用对称的正、负直流电压作为工作电压，集成电路有两个电源引脚，电路图中往往分别在正、负引脚旁分别标注“＋VCC”“－VSS”字符。
其次，可以通过特征识别。集成电路电源引脚明显特征：一是集成电路电源引脚一般直接与相应的电源电路的输出端相连接。二是集成电路电源引脚一般与地之间皆有大容量的电源滤波电容，有的电路还在大容量滤波电容旁并接一个小容量的高频滤波电容，如上图所示。

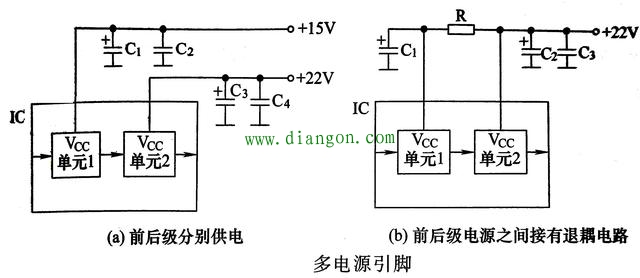

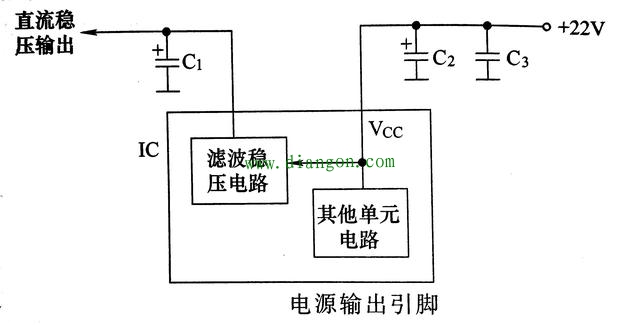

另外，集成电路可能具有更多的电源引脚。主要是以下两种情况：一是集成电路内部的前、后级单元电路有各自独立的电源引脚，以分别供电或接入电源退藕电路，如上图所示。二是有些集成电路内部包含电子滤波稳压电路，可以输出稳定的直流电压为集成电路外其他单元电路供电，因此该集成电路另外具有一个电源输出引脚，如下图所示。

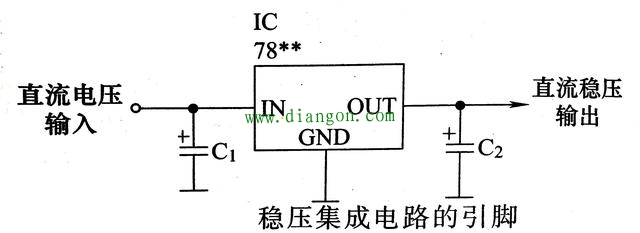

注意：电源稳压集成电路没有专门的电源引脚，因为它是串接在电源电路中工作的，直流电压从稳压集成电路的输入端输入，经内部电路稳压后从输出端输出，如下图所示。
2.接地引脚：作用是将集成电路内部的地线与外接电路的地线接通。集成电路一般具有一个接地引脚，电路图中在引脚旁标注“GND”字符。接地引脚外接电路的明显特征是：直接与电路图中的地线相连接，或者直接会有接地符号。

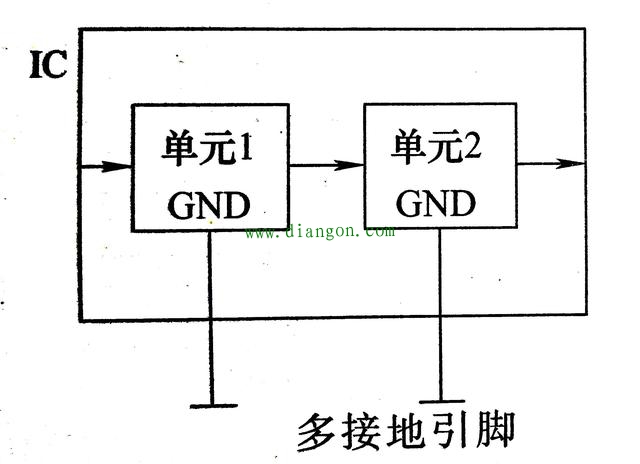

当然有些集成电路可能有多个接地引脚，如上图，集成电路内部的前、后级单元分别有自己独立的接地引脚。有些集成电路用内部单元电路中闲置不用的信号引脚接地，以保证整个集成电路工作的稳定性。（gdzrlj.com版权所有）当然这样的接地不是真正的接地引脚，但在分析电路时可以不作严格区分。

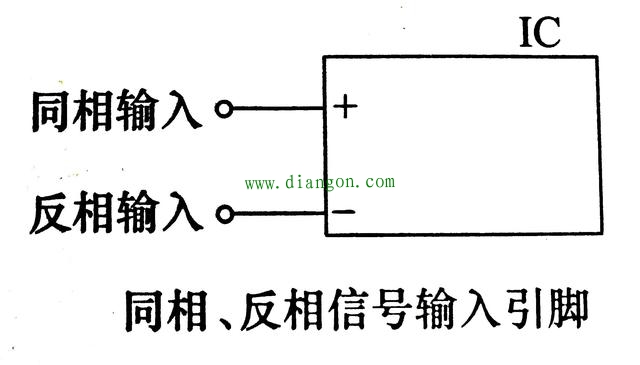

3.信号输入引脚：作用是将输入信号引入集成电路。具有一个信号输入引脚的集成电路一般在引脚旁标注“IN”字符。如果具有同相和反相两个输入引脚，则在引脚旁分别标注有“＋”“－”字符，如下图：

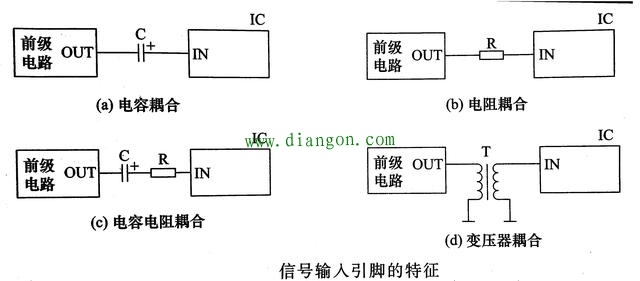

集成电路输入引脚的外电路特征是，通过一个耦合元件与前级电路的输出端相连接。这个耦合元件可以是耦合电容C，或者是耦合电阻R，或者是RC耦合电路，或者是耦合变压器T等。

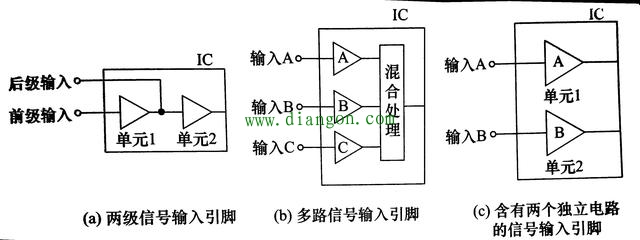

有些集成电路具有多输入信号引脚。如下图：
振荡器、函数发生器等信号源类集成电路一般没有信号输入引脚。

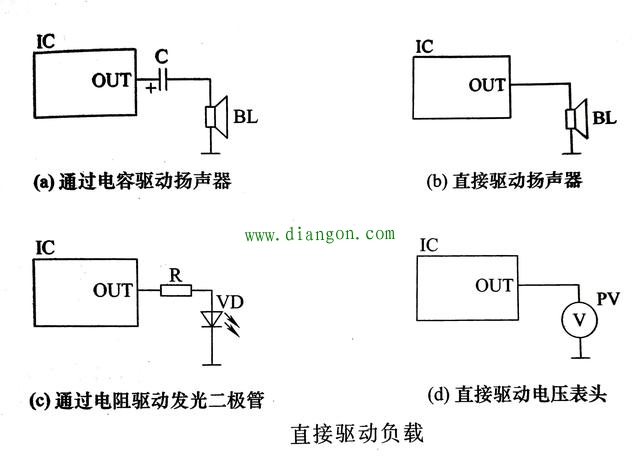

4.信号输出引脚：作用是将集成电路的输出信号引出，电路图中一般在输出引脚旁标注“OUT”字符。其输出引脚的外电路特征是：通过电容、电阻、变压器等耦合元件与后续电路的输入端连接或者直接驱动扬声器、发光二极管、指示表头等负载，如下图所示：

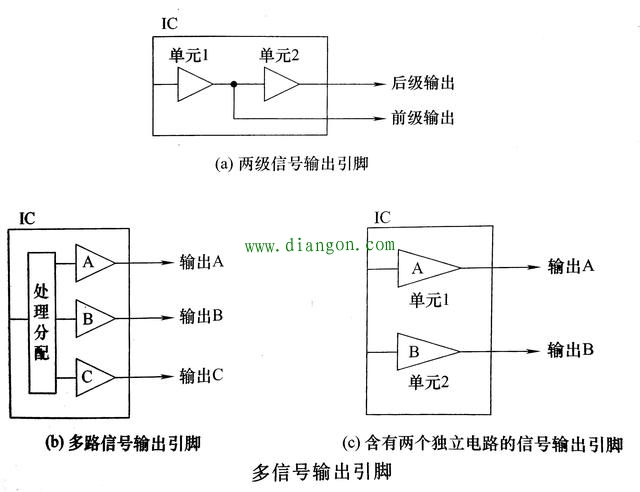

跟集成电路输入信号引脚类似，有些集成电路具有较多的信号输出引脚，如下图所示：
除上述4种引脚外，集成电路引脚还有外接电阻、电容、电感、晶体等元器件的引脚，还有接自举、消振、负反馈、退藕等保证工作的引脚，还有接有静噪、控制等附件功能引脚。
注释：
自举电路：也叫升压电路，是利用自举升压二极管，自举升压电容等电子元件，使电容放电电压和电源电压叠加，从而使电压升高.有的电路升高的电压能达到数倍电源电压。
退藕：即防止前后电路网络电流大小变化时，在供电电路中所形成的电流冲击对网络的正常工作产生影响。退耦电路能够有效的消除电路网络之间的寄生耦合。
寄生耦合：是指在设计的耦合之外由于布线或器件特性而额外产生的耦合现像。比如连接电容的PCB线路过近，会额外的增加电容耦合的电容量，尤其是高频电路中小容量电容，并排的布线就可以改变电容量。
