双向触发二极管结构、符号、等效电路

双向触发二极管是一种二端交流器件(DIAC)，它的结构简单、价格低廉，与双向晶闸管同时问世，因此与双向晶闸管有着密切的联系，作用是常用来触发双向晶闸管。

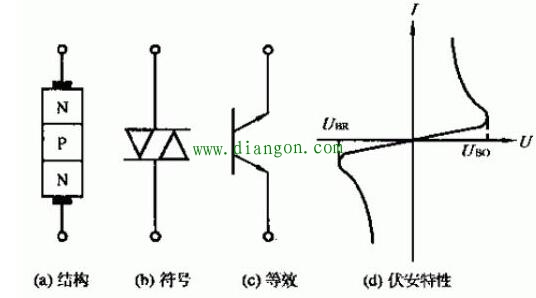

如下图是双向触发二极管的结构、符号、等效电路及伏安特性图。

它是三层对称性的二端半导体器件，等效于基极开路、发射极与集电极对称的NPN晶体管。其正、反向伏安特性完全对称。在一般情况下，双向触发二极管呈高阻截止状态。工作原理：当外加电压(不分正负)的幅值大于双向触发二极管的转折电压时，它便会击穿导通也就是说只要在它的控制极上加上正的或负的触发脉冲，都能使管子触发导通。
