变频器的安装与接线

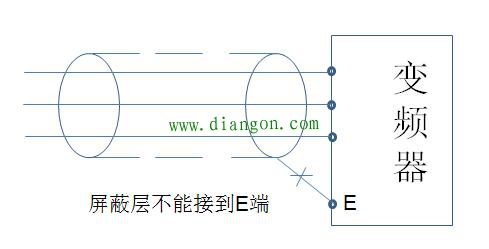

在进行模拟量接线时还要注意：模拟量导线应远离主电路100mm以上；模拟量导线尽量不要和主电路交又，若必须交又，应采用垂直交又方式。
2、开关量接线
开关量接线主要包括启动、点动和多挡转速等接线。一般情况下，模拟量接线原则适用开关量接线，不过由于开关量信号抗干扰能力强，所以在距离不远时，开关量接线可不采用屏蔽线，而使用普通的导线，但同一信号的两根线必须互相绞在一起。
如果开关量控制操作台距离变频器很远，应先用电路将控制信号转换成能远距离传送的信号，当信号传送到变频器一端时，要将该信号还原成变频器所要求的信号。
3、变频器的接地
为了防止漏电和干扰信号侵入或向外辐射，要求变频器必须接地。

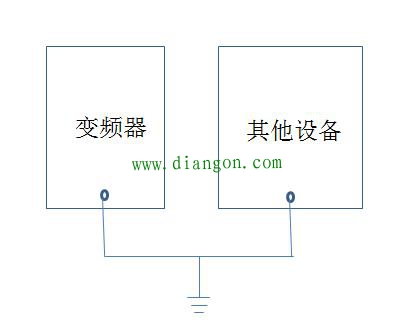

在接地时，应采用较粗的短导线将变频器的接地端子（通常为E端）与地连接。当变频器和多台设备一起使用时，每台设备都应分别接地，如下图所示，不允许将一台设备的接地端接到另一台设备接地端再接地。

正确接法

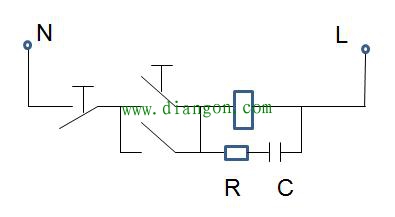

4、线圈反峰电压吸收电路接线接触器、继电器或电磁铁线圈在断电的瞬间会产生很高的反峰电压，易损坏电路中的元件或使电路产生误动作，在线圈两端接吸收电路可以有效抑制反峰电压。对于交流电源供电的控制电路，可在线圈两端接R、C元件来吸收反峰电压，如图所示：

交流供电

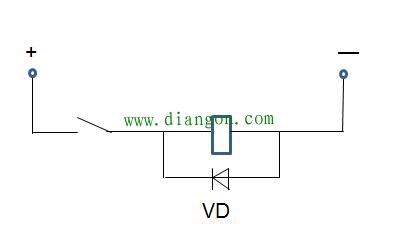

当线圈瞬间断电时产生很高反峰电压，该电压会对电容C充电而迅速降低。对于直流电源供电的控制电路，可在线圈两端接二极管来吸收反峰电压，如图所示：

直流供电
图中线圈断电后会产生很高的左负右正反峰电压，二极管VD马上导通而使反峰电压降低，为了使能抑制反峰电压，二极管正极应对应电源的负极。
