三菱PLC主站模块与三菱变频器通讯解决方案

本次项目用到三菱plc的PROFIBUS-DP 主站模块（QJ71PB92V）和34台三菱A800系列变频器、15台伟创大功率变频器进行通讯。可以进行频率和自动启停的控制。
调试中遇到的问题：
1、三菱plc主站模块和伟创变频器的PROFIBUS-DP卡通讯的不上。
2、三菱的主站模块同时连接34台三菱变频器和15台伟创变频器时通讯不上。
3、大功率伟创变频器的运行时和会干扰通讯，造成通讯的不稳定。
解决方案：
1、三菱的主站模块要和从站进行通讯，首先要在主站的配置中添加从站的DP板卡的配置文件。因为伟创的板卡使用的是西门子的风格，所以在配置完成后，读出和写入的数据会发生高低字节错位的情况，
所以在写入频率和读取频率的时候要把高低字节分开进行处理，然后再进行数据处理，最终才能正常的通讯。

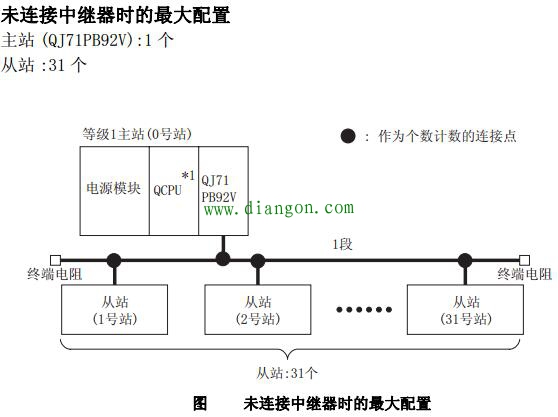

2、因为在PROFIBUS-DP通讯中，每 1 段的允许连接个数：主站 *1 从站 中继器 =32 个。系统中从站的个数超过了31个，所以需要添加中继器，来放大通讯中的信号。并且要在末端把终端电阻拨上去，PROFIBUS的通讯电缆要用专用的通讯电缆，使线缆的阻抗和终端电阻的阻抗相匹配。

3、整套系统中伟创的变频器的功率都很大，最大的达到了200KW,所以在大功率变频器运行时，会有很强的干扰信号，会造成通讯中断或通讯异常。先把通讯速率降低，然后把微创变频器和三菱变频器分开，用两个PROFIBUS-DP主站模块QJ71PB92V进行控制，把电源线尽可能的远离通讯线缆，并且做好接地处理，这样就会大大的降低干扰。
