老电工从业经验分享之线路改造篇
时间：2023-03-05来源：佚名
|
前几日，本人所在的工业园区一家新开工不久的单位负责人找到从事电工工作的我，说是他的工厂自开工以来，一台设备经常出现烧毁电动机智能综合保护器的故障，严重影响了正常生产，特请我前往排查一下。

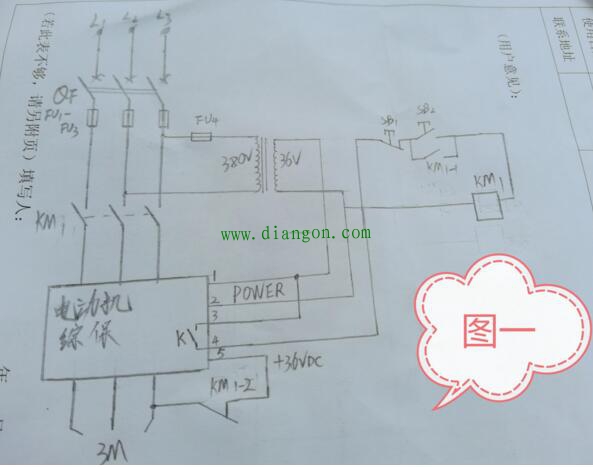

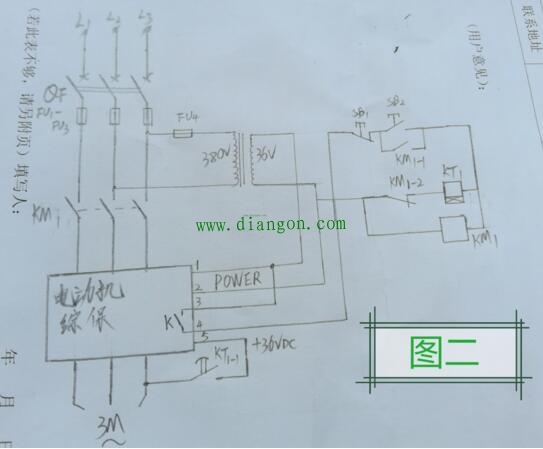

本人到达该厂后，发现其所说的设备为一套较为精细的生产线。该生产线电气控制线路较为简单（图一示）。但作为整套生产流程中最为重要的一环，为确保还生产线能正常平稳运行，故在生产线驱动电动机线路当中加入了电动机智能综合保护器，可这保护器居然在投入使用不长的时间里，连续烧毁了5个，真是让人匪夷所思！在查看线路中，本人发现该智能综合保护器拥有一项较为罕见的功能——电动机绝缘先行监测功能。通过图一大家可以看出为了防止线路运行后高压电进入保护器，故在该监测线路中串入了接触器KM1－2常闭触点。可经过对烧毁综合保护器开机查看，本人居然发现故障原因竟是这条监测线路窜入高压电击穿所造成的！既然线路已经加入防止高压窜入的触点，缘何还会发生这种故障？ 本人再次观察了一下此线路，猛然认识到了故障症结所在：原来在线路停止后，接触器至电动机的电缆（长度约为60米）内部必然残存有电压值较高的反向电动势，该电动势会在一定时间内无法消除掉，而随着KM1-2触点闭合偏巧为该电动势提供了一条途经保护器内部的泄放通道，因此保护器过压烧毁在所难免。为了解决该故障，本人在线路中又加入一只通电延时时间继电器并由KM1-2控制，利用其延时常开变常闭触点KT1-1不仅躲过停止断时电缆内的反向电动势，又不影响综合保护器正常的监测功能，原理如图二。
通过上述一例，大家不难看出有时针对原有电气控制线路存在的问题，完全可以通过行之有效的改造措施加以改正。 |
