三菱q系列plc以太网网络通讯协议

我们知道三菱Q系列plc做以太网通讯有两种选择，第一种是使用带内置以太网接口的CPU，另外一种是加以太网模块QJ71E71-100。以太网模块QJ71E71-100虽然功能强大，但是额外加模块成本肯定高些。如果使用内置以太网接口能搞定就两全其美了。
内置以太网支持MC和套接字两种通信功能。当PLC作为从站时，计算机或显示器等通过MC协议可对CPU模块软元件进行读写。当PLC作为主站时，就需要使用套接字功能了。今天主要主要说的就是套接字功能的使用方法，详细操作步骤如下所示：

1、打开编程软件，设置PLC参数
Ø 设置PLC的IP地址

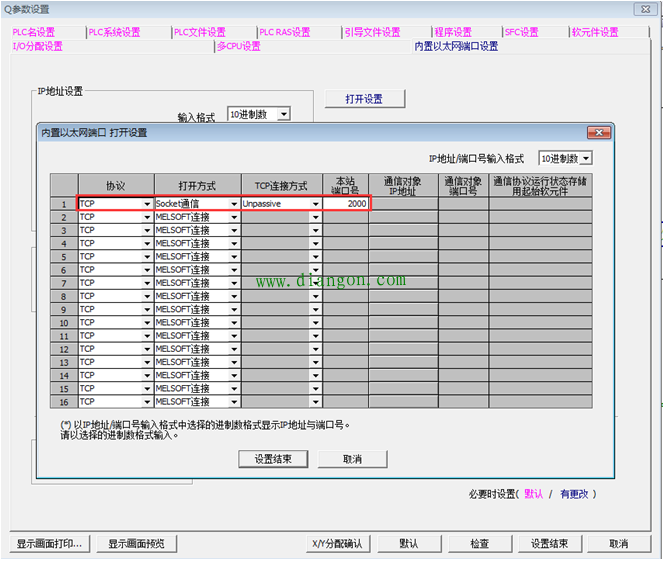

Ø 打开设置
1）、协议：TCP协议
2）、打开方式：套接字方式
3）、TCP连接方式：非被动
4）、本地端口号：2000（根据自己需要更改）

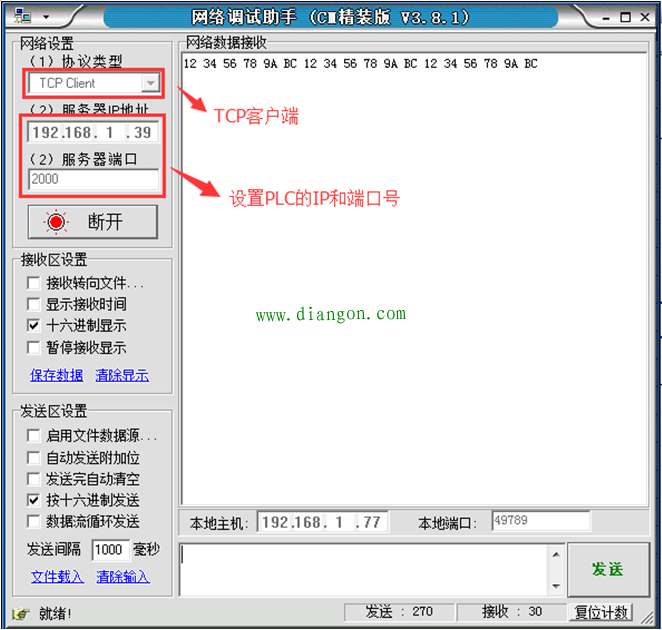

2、以太网调试助手设置
协议类型：TCP Client ；IP地址和端口号对应PLC的设置

3、编写PLC程序

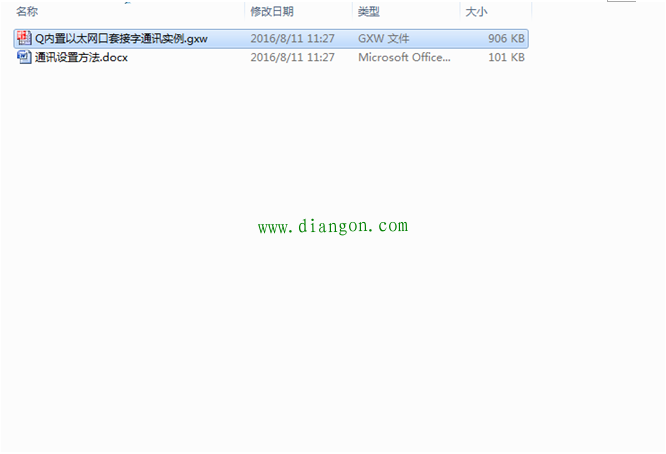

PLC中使用的是套接字专用指令，程序单独发送，有需要的欢迎留言。

以上是全部设置步骤。
