交流接触器辅助触点损坏应急接线方法图解

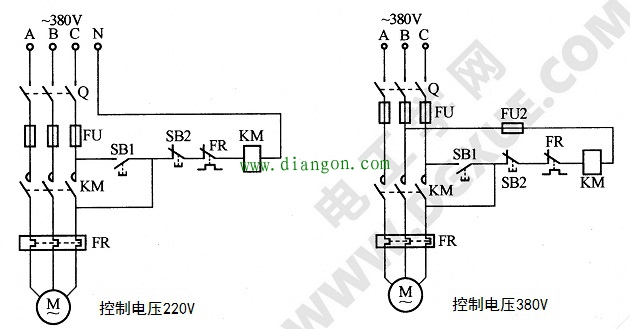

当交流接触器的辅助触点损坏，暂时无法修复又着急使用时，可采用下图的接线方法，应急处理。图中接触器的一个主触点兼作自锁触点用。当合上电源开关，按下起动按钮SB1时，接触器线圈得电，主触点闭合并自锁，电动机运转。

当接触器线圈额定电压为220V时，采用左图的接线方式。当接触器线圈额定电压为380V时，采用右图的接线方式。

需要注意，右图电路中在电动机停转后，电动机通过控制电路仍然带电，维修不太安全，因此，这种电路只作应急使用。
