电动机检修中如何对绕组的绝缘进行检查分析

大修中拆卸电动机前后，对绕组绝缘的检查，主要是检查绕组对机壳(地)的绝缘和绕组相间的绝缘。在检查过程中可进行如下综合分析:
1.在对地绝缘检查中，包括A相对地，B相对地，C相对地。如果摇表指针迅速指零，则表明绕组有接地故障；在相间绝缘检查中，包括(AB，BC，AC)如果摇表指针迅速指零则表明被测的两相绕组短路。

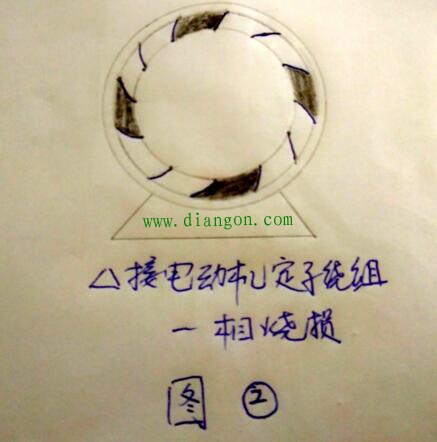

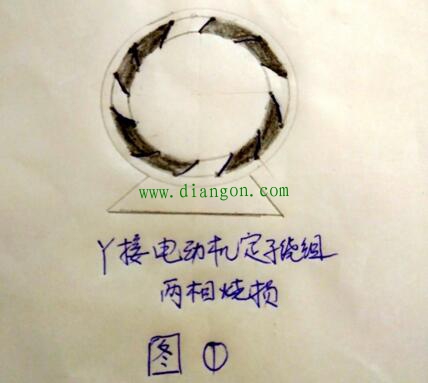

2.在绕组绝缘检查过程中，对于星形接法电动机，若发现两相绕组对地绝缘电阻几乎为零，对于三角形接法电动机，若发现一相绕组对地绝缘电阻接近零，就应怀疑电动机绕组有可能因电源缺相而烧毁。此时拆开电动进行仔细检查。对于星形接法电动机，假若电源缺相，则烧毁的最大特征是两相发黑，一相完好。而对于三角形接法电动机，则是两相完好，一相烧黑。如图①，图②。若三相绕组全部发黑，则判定为电动机严重过载造成的。

3.在绕组绝缘检查中，如果发现各相绕组对地绝缘电阻或相间绝缘电组均在0.5MΩ以下
则表明电动机已受潮，应进行干燥处理。
以上就是本人的一点总结，希望对新入行的电工同行有所帮助！
