如何把15B万用表隐藏的功能用起来

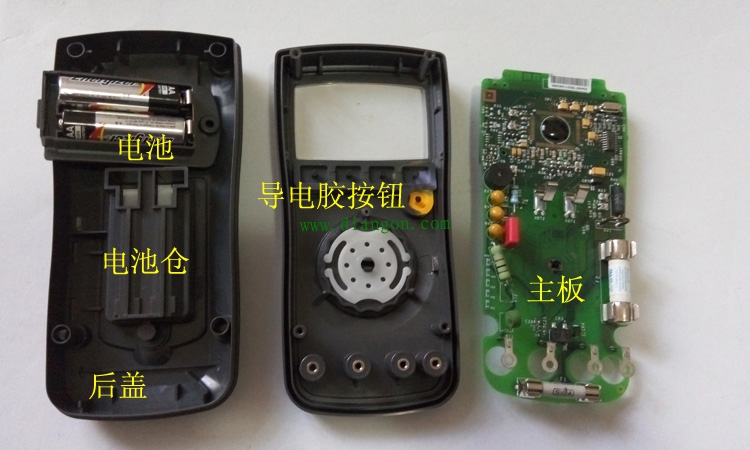

网上传言Fluke的15B型万用表是17B的精减版，但由于没有表无法拆看。去年有了一块15B表，保修期一过，立马拆开一探究竟，如图1。

图1

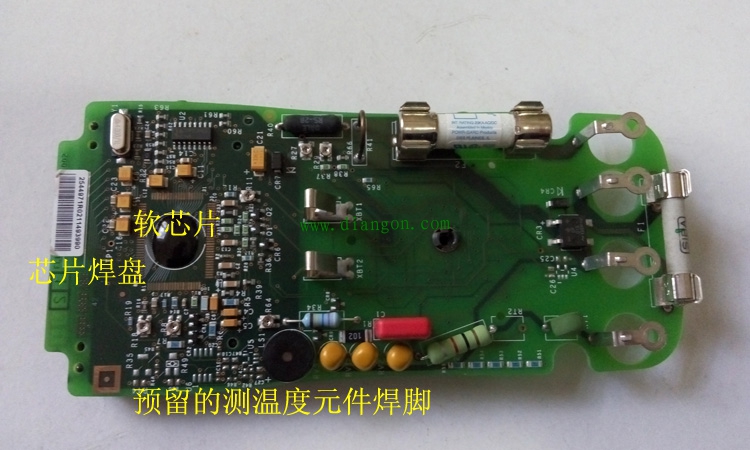

15B与17B相比就是少了测温度、测频率、测占空比、相对测量四个功能，但15B用的是17B的主板，所以预留有以上功能的位置。拆开后观察主板，本表用的是软封芯片(俗称牛屎芯)，如图2 。但软封芯片的外面留有焊盘，软封芯片坏了，是可更换为FS9721-LP3硬芯片的。

图2

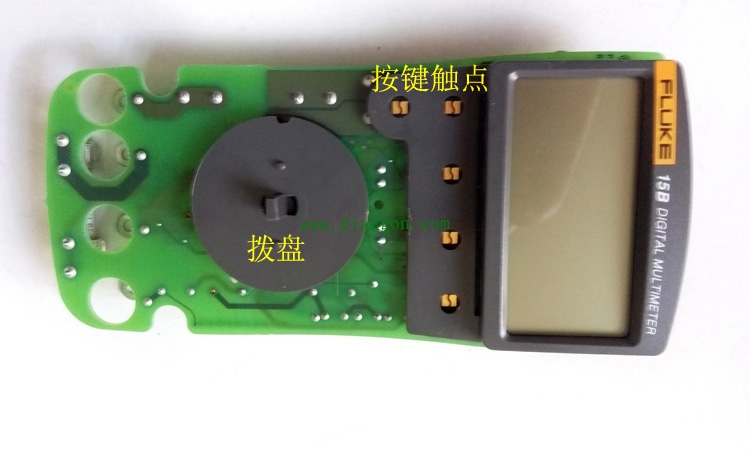

把主板翻过来看，功能按键的触点齐全(图3)，四个导电胶按钮都在，但切了两个不用的按键，所以外壳也没有开孔。看来通过简单改造，就可把15B隐藏的测频率、测占空比、相对测量功能用起来了，由于不缺乏测温仪表，因此对测温电路没有加装。

图3

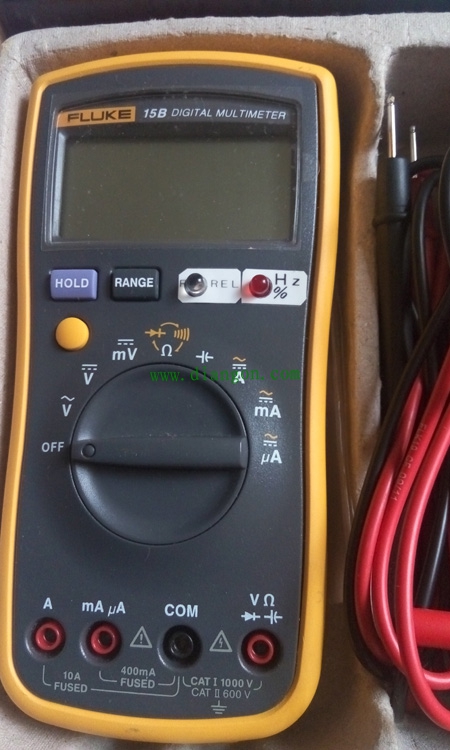

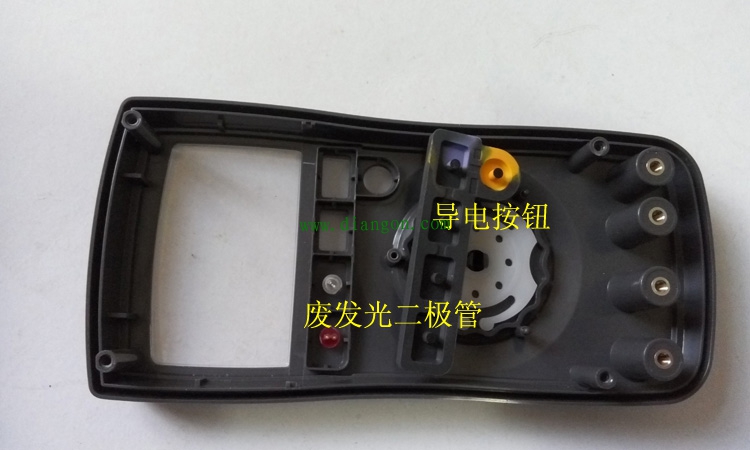

网上有17B的导电胶按键卖，我没有买。找了两个废的发光二极管，将其引脚剪掉、锉平，在15B外壳钻两个5mm的孔，如图4、图5所示。

图4

图5

新增功能的使用
1．频率及占空比测量。

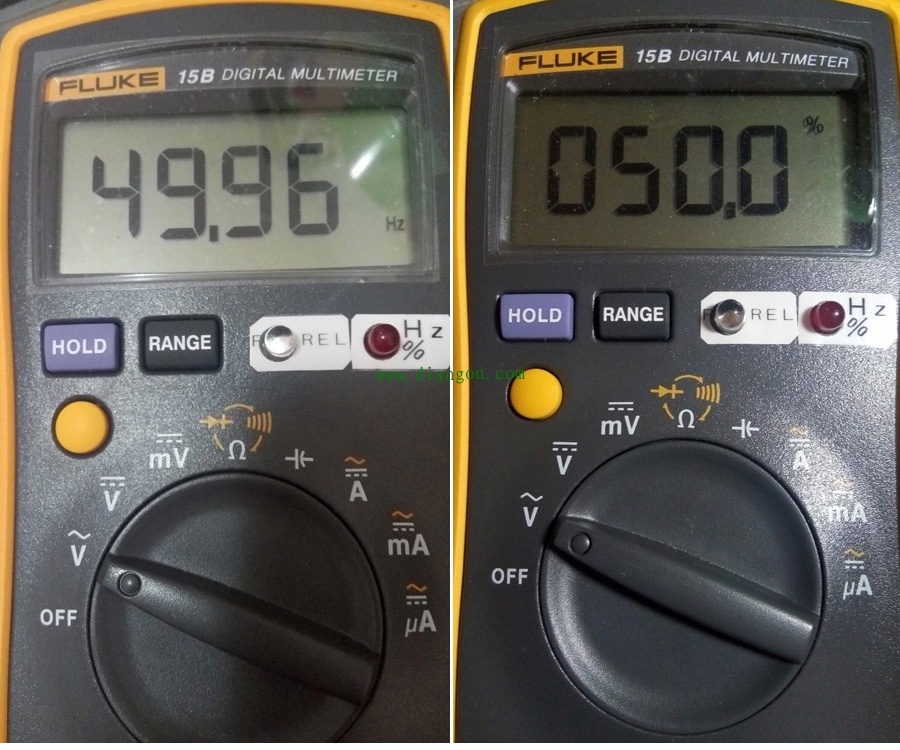

测频率时，放在交流电压档，按一下Hz键, 表的右下角会显示“Hz”符号，就可测量频率了，如把两表笔分别插入电源插座中，表显示所测的频率值，如图6左所示。再按一下%键，就是测占空比，表的右上角会显示“%”符号。占空比一般用来测量脉冲波形，也就是一个正向脉冲占一个周期的百分比。我手中没有方波信号源，因此测量了下工频交流电，其显示50%。图6右所示。

图6

2．相对测量。

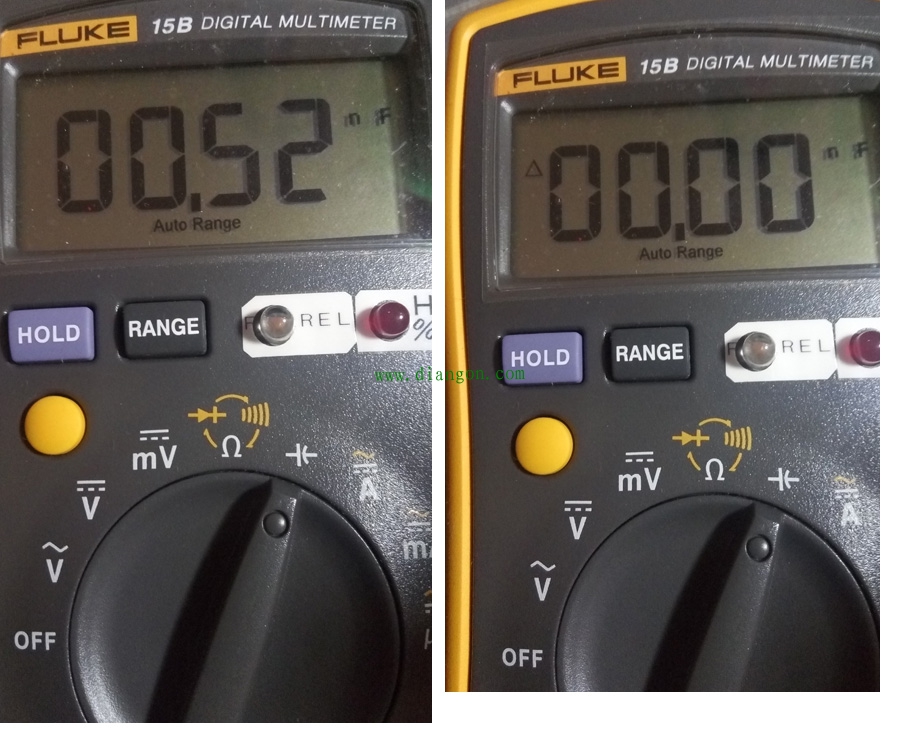

除频率外所有功能都可进行相对测量,最有用的是电容值及电阻值的相对测量，相对测量就如同称重量时的除皮。当把表旋至电容档时就有0.52nF的显示，见图7左边。按一下DEL键，表的左上角会显示“△”符号，同时仪表的显示就归零了，见图7右边所示，就可以测量电容了。

图7

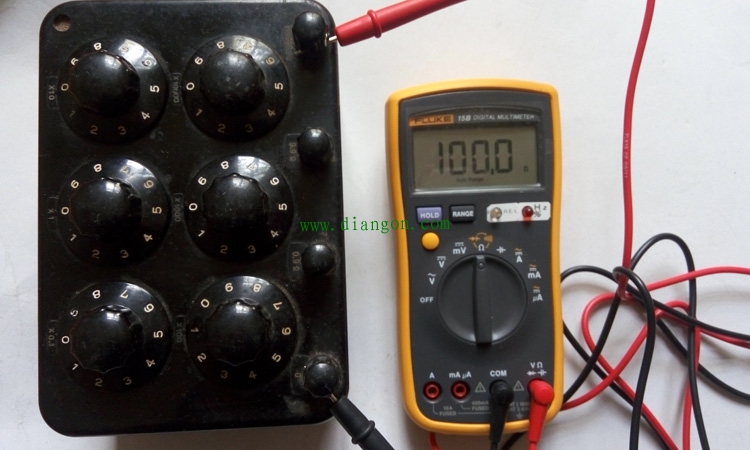

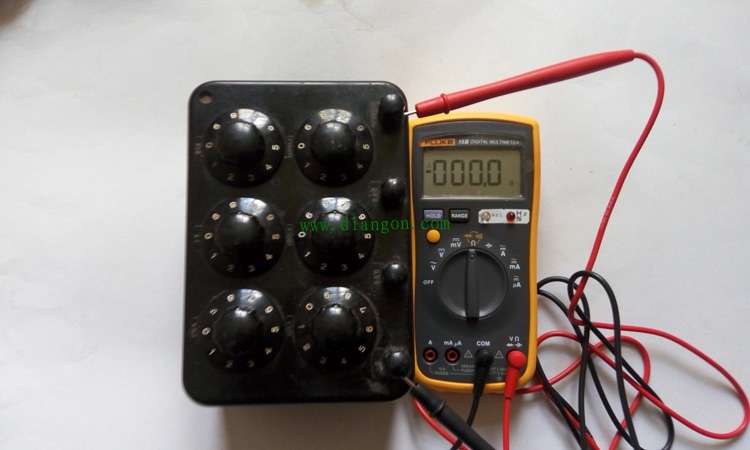

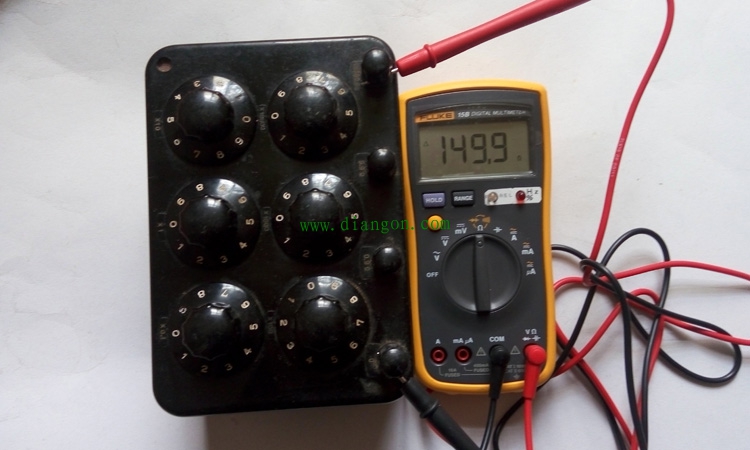

电阻的测量，用15B表测电阻箱的电阻值。把电阻箱旋到100Ω档(假设其为夸大了的线路电阻值)，表显示为100Ω，如图8。按一下DEL键，表的左上角会显示“△”符号，同时仪表的显示就为0Ω了，如图9。再旋电阻箱为250Ω，仪表显示149.9Ω，相当于仪表已减去了100Ω的线路电阻，如图10。

图8

图9

图10
