空气开关和漏电保护器怎么接线？左零右火？左火右零？老电工一个个接给你看

提起空气开关或者漏电保护器，相信大部分的电工师傅都很熟悉，并且在电力作业中经常都会用到，自然的，对于空气开关和漏电保护器的接线，电工老师傅几乎是手到擒来，但是对于刚入门学习电工的师傅而言就不同了，空气开关和漏电保护器有很多种类，不同的开关种类接线会稍有不同，很容易弄混乱，一不留心就可能留下安全隐患，今天我们就重点来看看常用的空气开关和漏电保护器的接线:

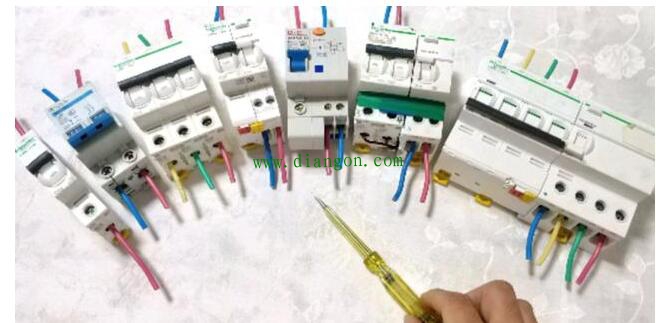

重点说明:以下空气开关和漏电保护器的接线:
三相电:A相，B相，C相分别用黄线，绿线，红线来表示！
单相电:火线L用红色来表示，零线N用蓝色来表示！

​一、空气开关类的具体接线:

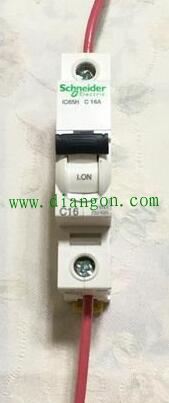

1，空气开关–1P:

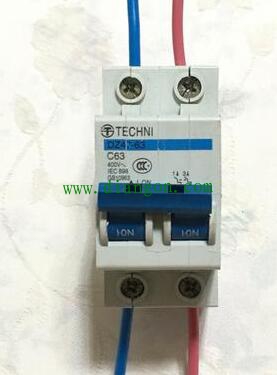

​2，空气开关–2P:

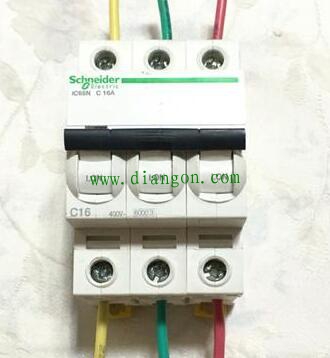

​3，空气开关–3P:

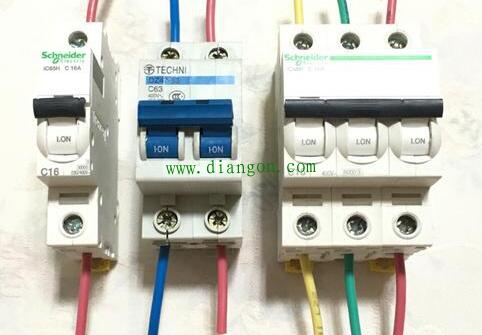

​综合来看一下1P，2P，3P空气开关的接线:

​二、漏电保护器类的具体接线:
重点提醒:漏电保护器的接线一定要注意看清有没有明显的零线标识，一般情况下漏电保护器上面都有N线标识！严格的按照零线标识来接线，严格的按照零线标识来接线！严格的按照零线标识来接线！重要事情说三遍！

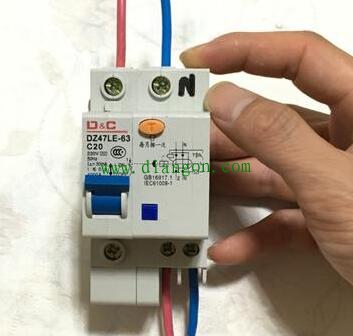

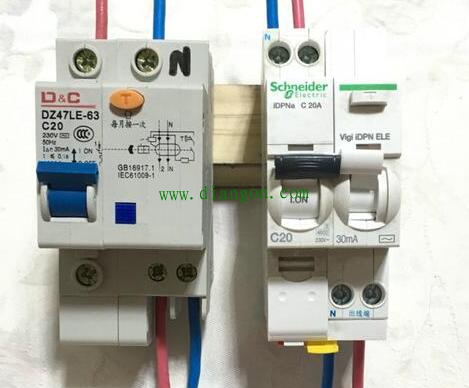

1，第一种1P N漏电保护器:

​2，第二种1P N漏电保护器:

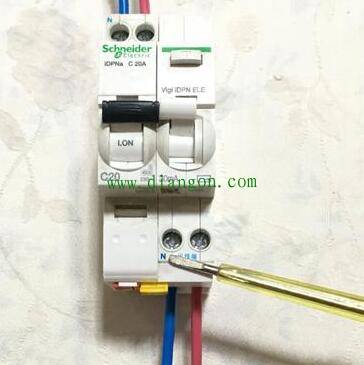

​把两种1P N漏电保护器放在一起:

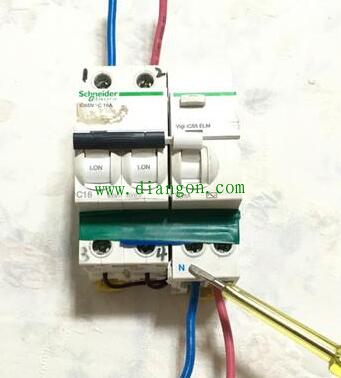

​​3，2P漏电保护器接线

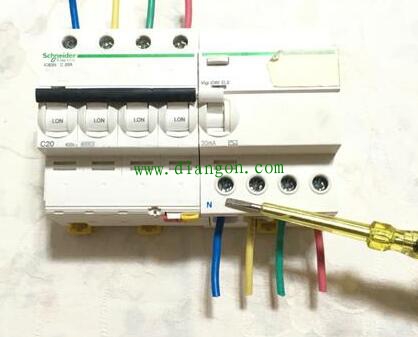

​4，3P漏电保护器接线

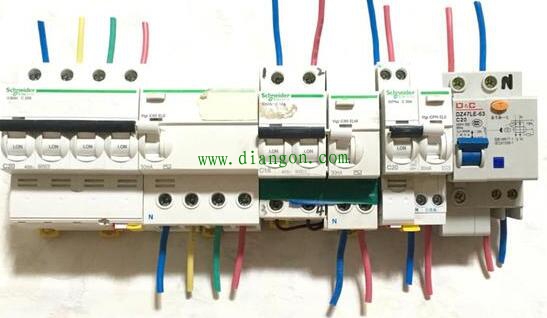

​5，漏电保护器放在一起看的清楚

总结:以上就是常用的空气开关和漏电保护器的接线，在电工维修作业过程中使用频率非常高，在接线的时候一定要接对线，不留隐患，安全作业！
