晶闸管可控硅整流器工作原理

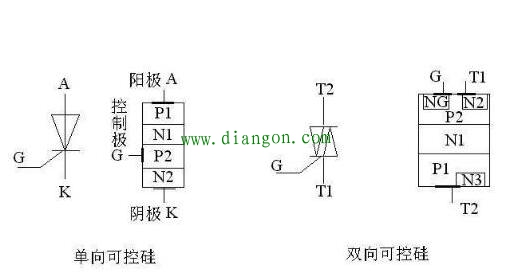

晶闸管又称为可控硅整流器，我们经常也叫可控硅，单向可控硅它是PNPN四层半导体结构，中间形成三个PN结，总共有三个极：阳极，阴极和控制极。

只要在阳极和阴极加正向电压并且控制板极有触发电流就能导通。值得注意的是：可控硅一旦导通，控制电压便失去了对它的控制作用，不论有没有控制电压，也不论控制电压的极性如何，将一直处于导通状态。要想关断，只有把阳极电压降低到某一临界值或者施加反向电压。
而对于双向晶闸管来说，它相当于两个单向晶闸管的反向并联，这样的话双向晶闸管在正、反两个方向上都能够控制导电，因此，双向晶闸管的正、反向伏安特性曲线具有对称性，所以给双向晶闸管的控制极加正的或负的触发脉冲，都能使管子触发导通，因此普遍用于交流控制开关场合。
