开关电源输出过压保护电路的作用原理

输出过压保护电路的作用是：当输出电压超过设计值时，把输出电压限定在一安全值的范围内。当开关电源内部稳压环路出现故障或者由于用户操作不当引起输出过压现象时，过压保护电路进行保护以防止损坏后级用电设备。应用最为普遍的过压保护电路有如下几种：
1、可控硅触发保护电路：

如上图，当Uo1输出升高，稳压管（Z3）击穿导通，可控硅（SCR1）的控制端得到触发电压，因此可控硅导通。Uo2电压对地短路，过流保护电路或短路保护电路就会工作，停止整个电源电路的工作。当输出过压现象排除，可控硅的控制端触发电压通过R对地泄放，可控硅恢复断开状态。
2、光电耦合保护电路：

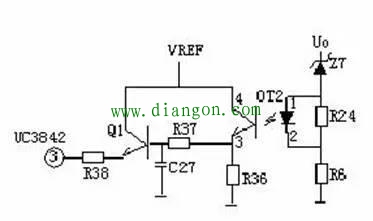

如上图，当Uo有过压现象时，稳压管击穿导通，经光耦（OT2）R6到地产生电流流过，光电耦合器的发光二极管发光，从而使光电耦合器的光敏三极管导通。Q1基极得电导通， 3842的③脚电降低，使IC关闭，停止整个电源的工作，Uo为零，周而复始，。
3、输出限压保护电路

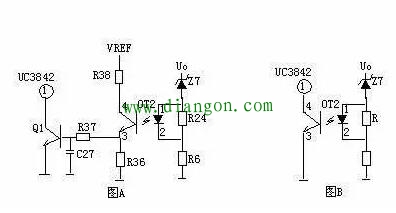

输出限压保护电路如下图，当输出电压升高，稳压管导通光耦导通，Q1基极有驱动电压而道通，UC3842③电压升高，输出降低，稳压管不导通，UC3842③电压降低，输出电压升高。周而复始，输出电压将稳定在一范围内（取决于稳压管的稳压值）。

4、输出过压锁死电路

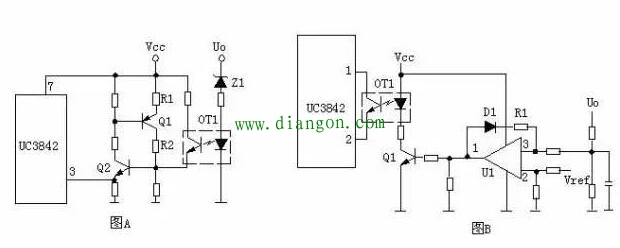

图A的工作原理是，当输出电压Uo升高，稳压管导通，光耦导通，Q2基极得电导通，由于Q2的导通Q1基极电压降低也导通，Vcc电压经R1、Q1、R2使Q2始终导通，UC3842③脚始终是高电平而停止工作。在图B中，UO升高U1③脚电压升高，①脚输出高电平，由于D1、R1的存在，U1①脚始终输出高电平Q1始终导通，UC3842①脚始终是低电平而停止工作。
