三端集成稳压器的外形和种类

三端集成稳压器是一种能够将不稳定的直流电压变为稳定的直流电压的串联式三引脚集成电路。
用分离元器件构成的串联调整式稳压电路，具有组装麻烦、可靠性差、体积大等缺点。而三端集成稳压器是将稳压用的功率调整三极管、取样电阻器以及基准稳压、误差放大、启动和保护（过热、过流保护）等电路全部集成在单片晶体上制成的，具有体积小、性能稳定可靠、使用方便、价格低廉等优点。所以得到广泛应用。

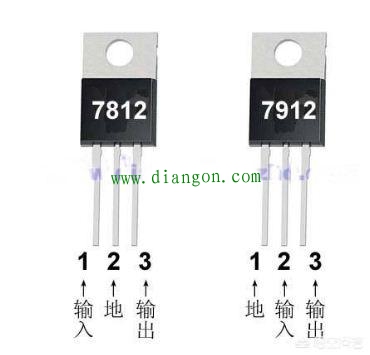

三端集成稳压器的封装采用晶体三极管的标准封装，其外形与晶体三极管完全一样。
从名称上即可看出，三端集成稳压器引出脚均为3根。

三端集成稳压器按输出电压极性的不同，可分为正电压输出和负电压输出两类。

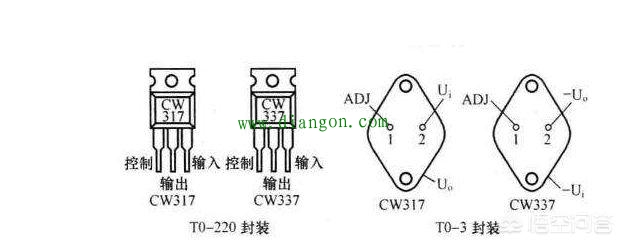

按输出电压是否可调分为固定输出稳压器和可调输出稳压器两种。
