三相异步电动机星形、三角形接线图

一般电动机三相绕组都会引出六个接头到机壳上的接线柱。

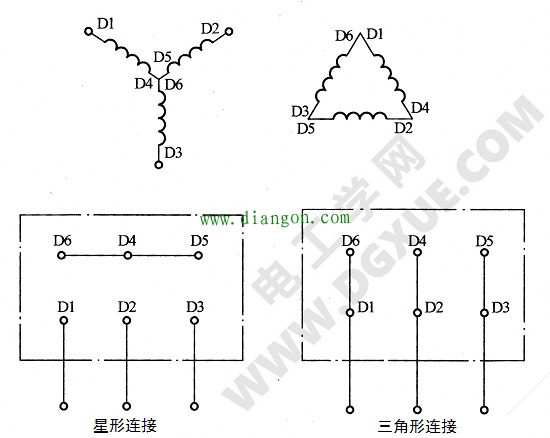

当接线柱标记D1、D2、D3、D4、D5、D6清晰可见时，若电动机为星形接法，则将D4、D5、D6接成星点，而将D1、D2、D3接三相电源，如下左图。若电动机为三角形接法，则将D1与D6连接，D2与D4连接，D3与D5连接，然后将D1、D2、D3接三相电源，如下右图。接电源时要注意，电源电压应与电动机铭牌标注电压相一致。

若接线柱标记不清时，首先检测出三相绕组首尾端，然后再按上述方法接线。
