交流接触器无声运行电路

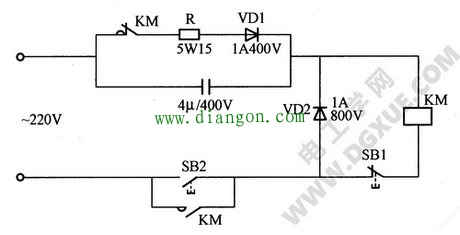

如下图所示是利用二极管进行半波整流，交流接触器改为直流运行的电路，它具有低噪声、低功耗、节约电能等特点。

闭辅助触点断开，电源改经电容给线圈供电。松开起动按钮SB2，KM常开触点已闭合自锁，KM线圈通过电容C接通交流220V电源，使接触器维持吸合。在交流电源的正半周，二极管VD2截止，KM线圈经电容通电；在交流电源负半周，二极管导通，电流通过电容C和二极管VD构成通路，使流过KM线圈电流为直流脉动电流。

按下停止按钮SB1，使KM线圈断电释放，切断控制电路电源，电动机停转。
