火灾报警器电路工作原理

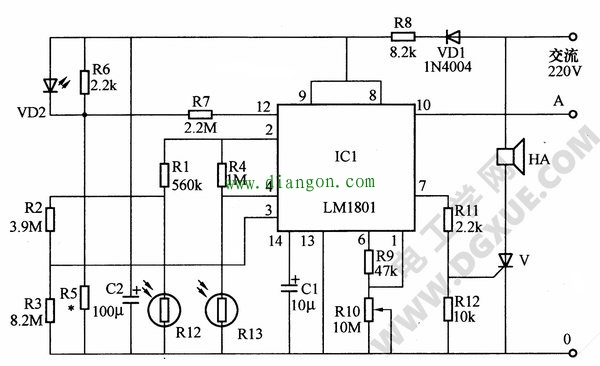

如下图所示是一种火灾报警器电路。电路由光敏电阻和发光二极管作传感器，电路安装时，发光二极管VD2应放在光敏电阻R12、R13之间，同时保证发光二极管与R12中间没有气流。电路的输入级为电桥，由R1、R4和光敏电阻R12、R13组成。信号处理由烟雾专用集成电路组成。电路输出一端接LM1801的3脚，另一端接4脚。只要电桥的平衡被破坏，晶闸管V就被触发，引起主电源上的扬声器发出报警声。
