3分钟搞懂硬压板、功能压板、出口压板、软压板

1.硬压板：硬压板是指保护柜内连接片之类的硬件设备，总的来说就是看得见、摸的着，实实在在的物体。
2.硬压板：是保护装置联系外部二次回路接线的桥梁和纽带。

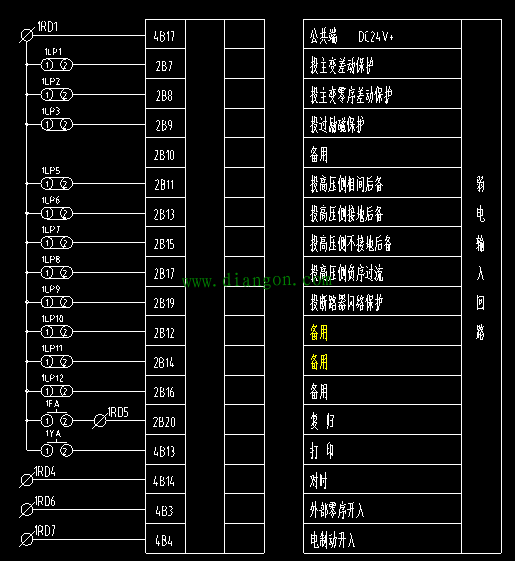

3.硬压板分类：功能压板、出口压板。
4.功能压板作用：实现保护装置的功能（如：差动保护、距离保护、零序保护、复压过流保护等的投、退。）功能压板一般为直流24V的弱电压板。保护装置里面的24V电源模块不接地，所以功能压板的上下端口对地无电压（如：一节干电池，你分别测量干电池两极对地是无电压的，只有测量干电池两极之间才会有电压；当然，或许你会困惑为什么直流系统能测量到两极的对地电压，原因在于我们的直流系统绝缘监测装置是接地的，提供了地参考点，所以能测量到两极的对地电压。）所以在测量功能压板时，必须直接测量压板上下端口之间的电压，上下口之间的电压为24V，表明功能压板正常；若不是24V且偏差很大，说明功能有问题，需检查清楚，否则影响相应的保护功能。

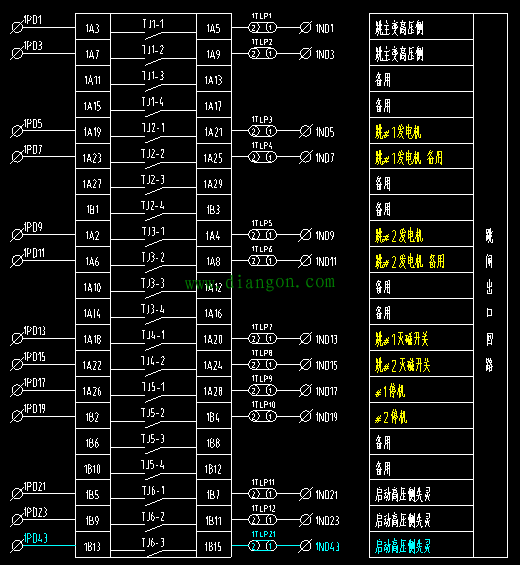

5.出口压板：决定了保护动作的最后结果。
6.出口压板分类：跳闸出口压板、启动压板。
7.跳闸出口压板：直接作用于需要跳开的开关；一般是直流110V或220V强电压板。
8.启动压板：作为其他保护的开入用；如：失灵启动压板、闭锁有载调压压板，复压闭锁开放压板等。启动压板一般是直流110V或220V强电压板，根据回路的不同也有是直流24V弱电压板。

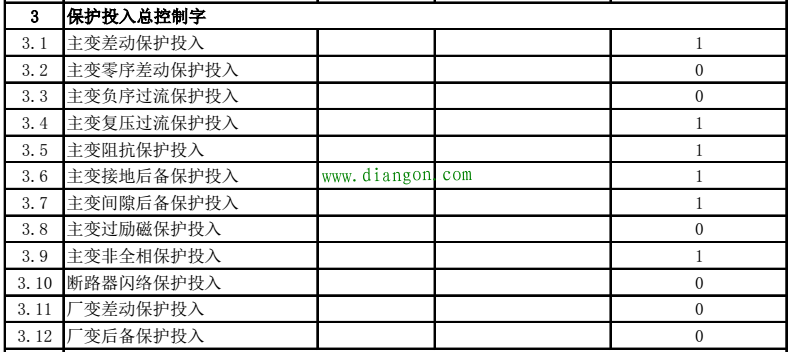

9. 软压板：是指保护装置软件系统的某个功能的投退，如投入、退出某保护和控制功能，可通过修改保护装置的软件控制字来实现。软压板是程序，可以操作保护保护装置的液晶面板在装置内部进行投退；不是实实在在的物体。
注：保护装置软压板（控制字）和功能压板（硬压板）是“与”关系；如差动保护功能投入，必须是保护装置内部差动保护软压板（控制字）置“1”同时保护屏柜内的差动保护功能压板在“投入”位置。
