指针式万用表上的档位符号图解

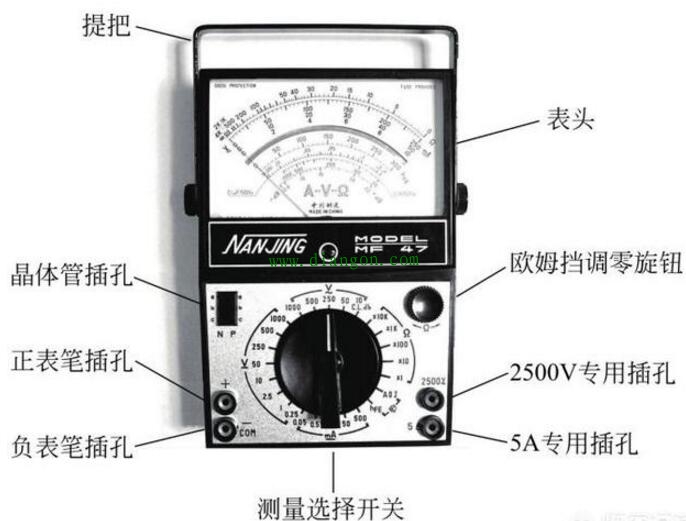

MF47型万用表外形如下图所示，由提把、表头、测量选择开关、欧姆档调零旋钮、表笔插孔、晶体管插孔等部分构成。

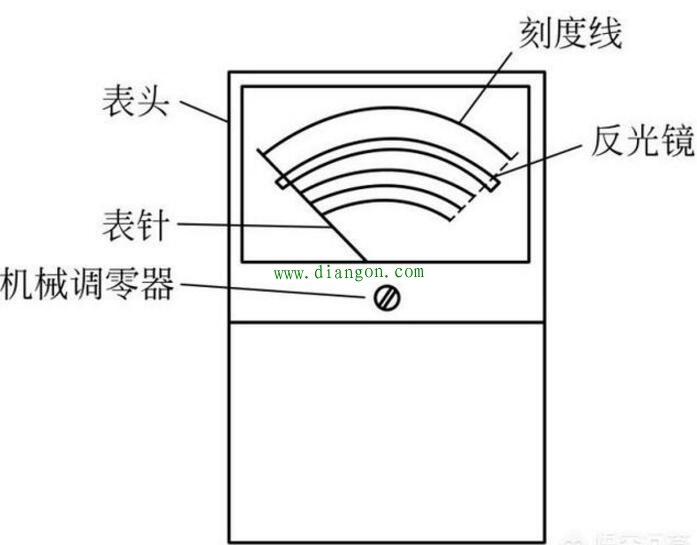

万用表面板上部为微安表头，表头的下边中间有一个机械调零器，用以校准表针的机械零位。如下图所示。表针下面的刻度盘上共有6条刻度线，从上往下依次是电阻刻度线、电压电流刻度线、晶体管值刻度线、电容刻度线、电感刻度线、电平刻度线。标度盘上还装有反光镜，用以消除视差。

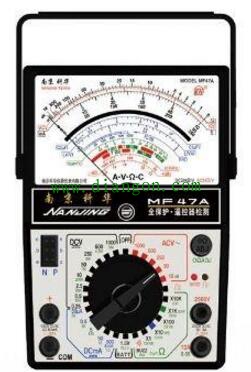

面板下部中间是测量选择开关，只需转动一个旋钮就可以选择各量程档位。测量选择开关指示盘与表头刻度盘想对应，按交流红色、晶体管绿色、其余黑色的规律印制成3种颜色。

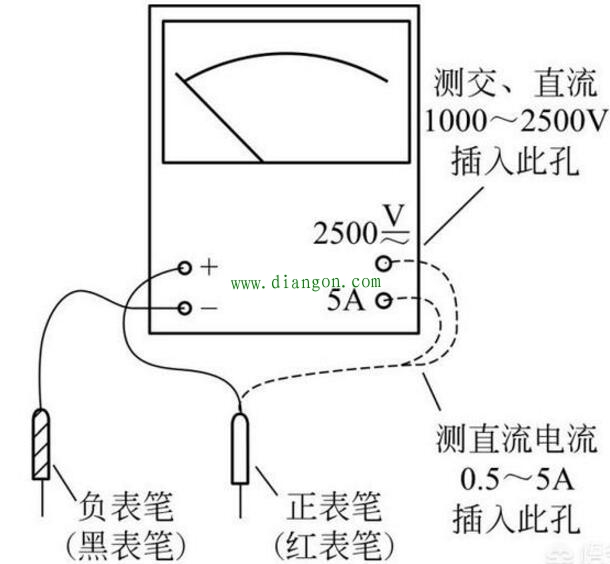

MF47型万用表共有4个表笔插孔，面板左下角有正、负表笔插孔，一般习惯上将红表笔插入正插孔，黑表笔插入负插孔。面板右下角有2500V和5A专用插孔。当测量2500V交直流电压时，正表笔应插入2500V插孔。当测量5A直流电流时，正表笔应插入5A插孔。

面板下部右上角是欧姆档调零旋钮，用于校准欧姆档“0Ω”的指示。

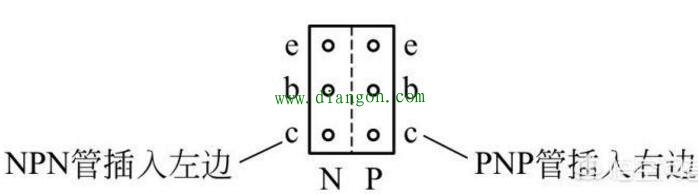

面板下部左上角是晶体管插孔。插孔左边标注为“N”，检测NPN型晶体管时，插入此插孔，插孔右边标注为“P”，检测PNP型晶体管时，插入此插孔，如下图所示
