捡测电动机绕组首尾端的电路接线图

若三相电动机绕组首尾端接错，电动机起动时，会引起振动、噪声、三相电流严重不平衡、电动机过热、转速降低，甚至电动机不转等故障。

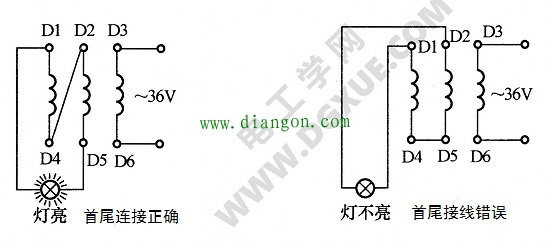

可用交流电源和灯泡来检查电动机三相绕组的首尾端用以检测电动机首尾端电路，以免接错。接线如下图所示，一相绕组接36V交流电源（若为小容量电动机，可直接接220V交流电源），另外两相绕组串联并与灯泡接成回路。接通电源，若灯泡亮，说明两相绕组是首尾相连的。作用在灯泡上的电压是两相绕组感应电动势之和；若灯泡不亮，说明两相绕组首尾反接，作用在灯泡上的电压是两相绕组感应电动势之差，标上标记后，再将两串联绕组中的一相与接灯泡的绕组换接，按相同方法判别即可。
