万用表电阻档检测电磁继电器的方法图解

1、检测继电器线圈

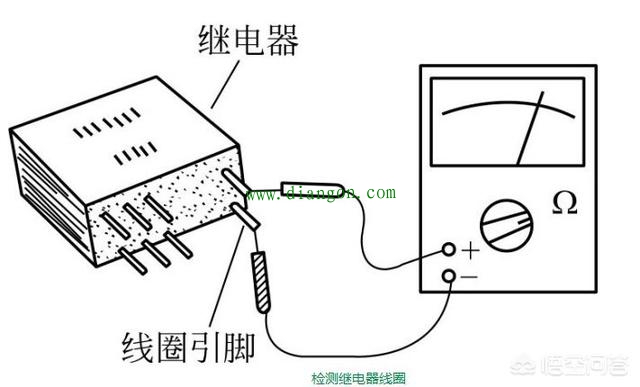

将万用表置于“Rx100”或“Rx1k”档，两表笔（不分正、负）接继电器线圈的两个引脚，测量继电器线圈的直流电阻，万用表表针指示应该与该继电器的线圈电阻基本相符。
如果表针指示阻值明显偏小，说明继电器线圈局部短路。如果表针指示阻值为零，说明继电器线圈两引脚间短路。如果表针指示阻值为无穷大，说明继电器线圈已断路。以上三种情况均说明该继电器已损坏。

2、检测继电器节点

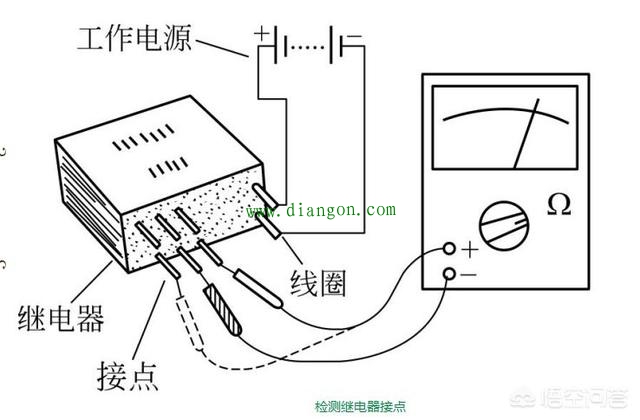

给继电器线圈接上规定的工作电压，用万用表“Rx1K”档，检测节点的通断情况。
当未给继电器线圈加上工作电压时，常开节点应不通，常闭节点应导通。当加上工作电压时，应能听到继电器吸合声，这时，常开接点应导通，常闭节点应不通，换节点应随之转换。否则，说明该继电器损坏。对于多组节点继电器，如果部分节点损坏，其余节点动作正常，则仍可使用。
