电机正反转不可忽视的细节---前因后果

设备故障不可能无缘无故，许多时候都能给我们预警。

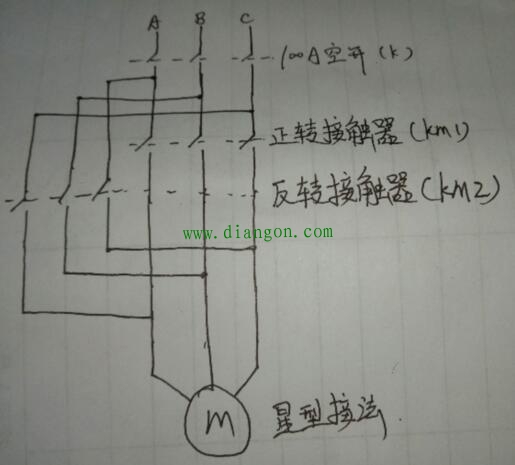

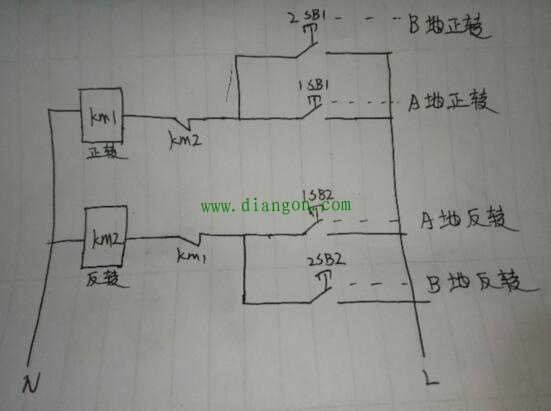

公司设备发生故障，其原理就是电机正反转，加电气互锁。原理图如下:

现象是启动接触器就跳总断路器 ，
开始分析就是线路问题，或电机故障 。于是测量线路，线路没有什么问题。测量电机的三相阻值也是平衡的0.4欧(电机是35kw)，没有没对地现象。

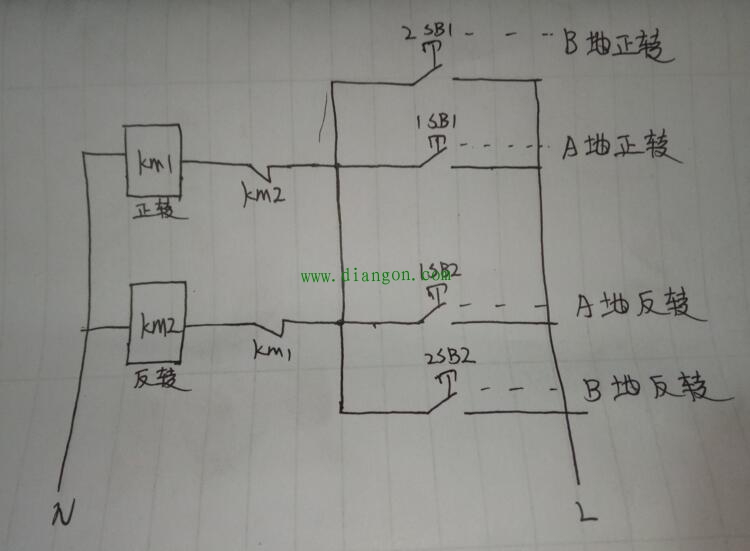

使用人员反应半天前使用B地手动按钮只能正转不能反转，当时也没有太在意，能用A地按钮启动就行。 可当天下午就出现问题了，一起动接触器就跳100A的空开。这就让我们有点不知所错了，都没有问题，为什么会跳。再一次偶然的机会不管按A地正转，B地反转按钮。发现都是正转接触器得电。这是才恍然大悟，原来是早晨使用人员暴露的问题，B地使用线路短路造成的，如图所示:

把B地线路拆除后，接触器的正反转立马就正常了，不禁的感慨，电工马虎不得，任何蛛丝马迹都不能放过，设备出现问题的，要立马回顾以前的故障加以分析，未处理的问题 纳入思考的范围。处理问题我们容易进入死胡同，短时间内未发现问题，就要转变方向，改变思。
