电动机制动控制电路PLC编程实例

时间：2023-03-05作者：佚名

一、功能

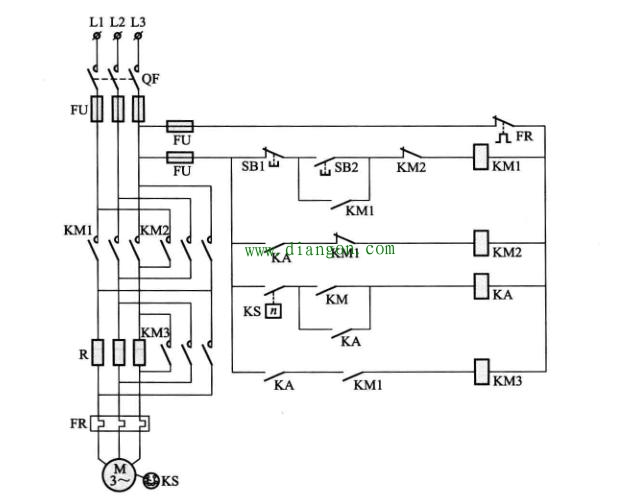

图1所示为串阻减压起动和反接制动电气控制线路，主电路中合上QF后，当主触头KM1, KM3闭合，则电动机串联了电阻R开始减压起动，到达稳定转速后，主触头KM3断开，电动机切换为正常运转状态。制动时主触头KM1断开，KM2闭合，电动机转子施加制动反转转矩，电动机接近零转速时，主触头KM2断开，撤去制动反转转矩，电动机停转。

电动机制动控制电路PLC编程实例
图1：减压起动与反接制动
二、分析

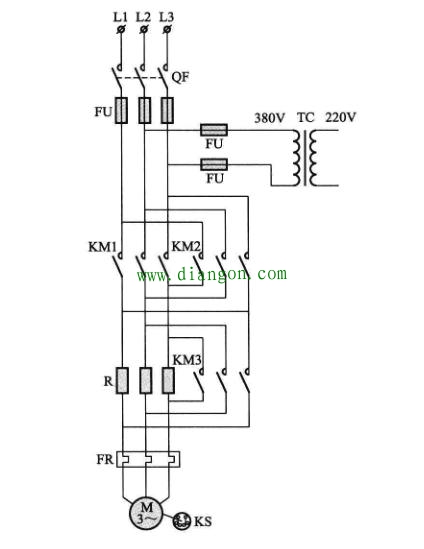

图2所示为plc替代控制的主电路，与继电器接触器控制时的主电路基本保持不变，为PLC提供电源的两路线则采用变压器输出。

电动机制动控制电路PLC编程实例
图2：主电路

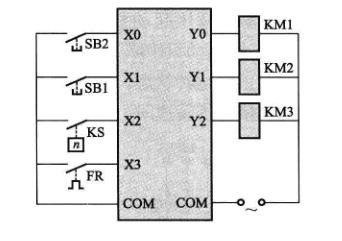

图3所示为PLC控制的 I/0接线图。

电动机制动控制电路PLC编程实例
图3：PLC的IO接线图

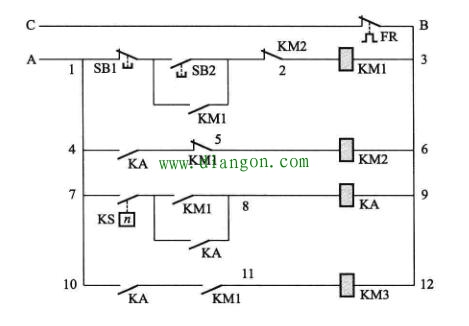

图4所示为电动机串电阻起动反接制动控制线路，按下SB2，线圈KM1通电，并通过常开辅助触头KM 1自锁，主电路中电动机M通过串电阻R进行减压起动。

电动机制动控制电路PLC编程实例
图4：串电阻起动反接制动电路
电动机M起动后不断升速，到达速度继电器KS的额定转速后将使该速度继电器闭合，因该支路的常开触头KM1已闭合，所以继电器线圈KA将闭合并通过常开辅助触头KA自锁。继电器线圈KA一旦通电，导致KM3线圈通电，主电路中形成主触头KM1, KM3通电，KM2断电的状态，电动机M全压稳定转动。
SB1是总停开关，按下SB1导致接触器线圈KM1断电，这将导致线圈KM2通电，线圈KM3断电。主电路中因主触头KM1, KM3断电.KM2通电，转子上施加了反转转矩，导致电动机M快速降速。
当电动机快速降速至速度继电器KS的额定转速时将断开，电动机停转。本控制线路中，共有四个回路：
1、A——1——2——3——B——C
2、A——1——4——5——6——B——C
3、A——1——7——8——9——B——C
4、A——1——10——11——12——B——C
三、程序

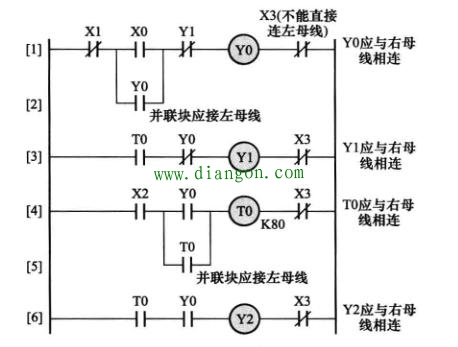

图5所示为根据逐行回路转换法得到的初步转换梯形图，该图直接将四个回路转换为一个四行的梯形图，但初步转换梯形图还须根据梯形图若干绘制原则进行合理修改。

电动机制动控制电路PLC编程实例
图5：初步转换梯形图
梯形图修正规则如下：
1、接入常开型输人电气元件时，梯形图与电气控制图中各触头形式一致。
当PLC的 I 口接入常开按钮或常开触头时，与之对应的PLC内部编程元件与继电器接触器控制线路中按钮或触头的常开、常闭形式完全一致。
如果图4中 I 口接入常开按钮SB1，则梯形图第1支路中对应的编程元件习为常闭触头，
继电器接触器控制线路中，A——1——2——3——B——C 回路中SB1也是常闭触头形式，两者完全一致。
反之，如果PLC的 I 口接人SB1常闭按钮，则因继电器接触器控制线路的A-1-2-3-B-C回路中SB1是常闭形式，转换为梯形图时，第1支路中对应的编程元件X1就应为常开触头，两者触头形式刚好相反。
2、触头不直接与右母线相连，线圈不直接与左母线相连。
梯形图每一行从左母线开始并终止于右母线，触头不能与右母线直接相连，线圈不能与左母线直接相连。www.gdzrlj.com版权所有！图5中第1, 3, 4, 6支路中的常闭触头X3直接接在了右母线上，因与各自的线圈互换位置，才能符合“触头不接右母线”的规则。
3、较多串联触头支路置于上，较多并联触头回路置于左。在一条梯形图支路中，几个触头并联的回路应置于左母线端，并联触头越多，回路位置越靠左;支路与支路之间，串联触头多的支路应置于梯形图上部位置，例图5中，第1,2,4,5支路的并联回路按本规则应置于梯形图的左母线处。
4、受线圈控制的触头所在支路置于线圈支路之后。
图5中第3支路的TO触头受第5支路线圈TO控制,应将第3支路置于线圈TO所在支路(第5支路)之后，才能使梯形图逻辑清晰，容易读懂。
5、同一编号线圈不重复，一条支路中多个线圈可并联输出。
同一编号的线圈在一个程序中使用两次称为重复线圈输出，极易引起误操作，应尽量避免使用，而且一条支路中的两个或两个以上不同编号的线圈，则可以采用并联的方式输出，但不能串联。

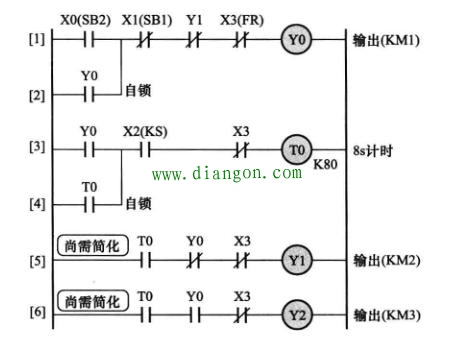

根据上述规则修正后的梯形图如图6所示。此外，梯形图还应根据梯形图简化规则进行化简，以提高PLC程序的简洁性与执行效率，例图6中第3, 5支路中的常闭触头X3可根据后述的简化规则省略。
