万用表测量仪表执行器电流回路方法

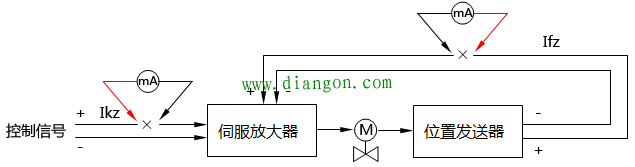

图1 万用表测量执行器回路电流示意图
a、当Ikz及Ifk的电流在4-20mA范围内，表明控制器及执行器能正常工作。
b、当Ikz的电流大于20mA，可能是负载短路，或者控制器出现异常，应检查伺服放大器及控制器，检查控制器是否设置有故障保位，控制器AO卡件是否有故障，Ifk的电流大于20mA，先观察调节阀是否已全开，阀门没有全开，则阀位反馈电路有故障。
c、当Ikz测不出电流，即电流等于0，有可能是控制回路出现故障，如AO卡件有故障，控制器至伺服放大器的输入连接线路开路。当Ifk的电流＜4mA时，先观察调节阀是否已完全关闭；而Ifk的电流等于0时，可能是阀位反馈电路有问题，如反馈电路供电中断，或者执行器反馈机构有故障。
②间接测量电流的方法
测量电流需要断开被测回路串入电流表，很麻烦，如果回路中有阻值较低又是无感的电阻，则可用万用表的直流电压挡测量电阻两端的电压，根据欧姆定律算出流过该电阻的电流，在电路中临时加个限流电阻也可以间接测量电流。
