这些PLC指令你会用吗？plc编程入门

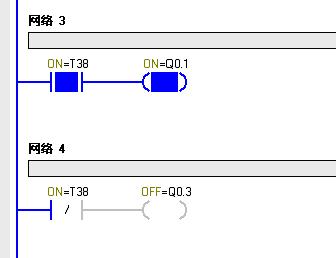

图1：使能＝1时，TOF（T38）的触点动作图

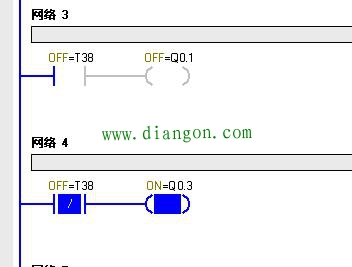

图2：使能断开后，计数到设定值后，TOF（T38）的触点动作图（其中T38常开触点是在使能由1到0负跳变后计数器计时到设定值后变为0的）
TONR　使能＝1，计数器开始计数，计数到设定值时，计数器位＝1。使能断开，计数器停止计数，计数器位仍为1，使能位再为1时，计数器在原来的计数基础上计数。

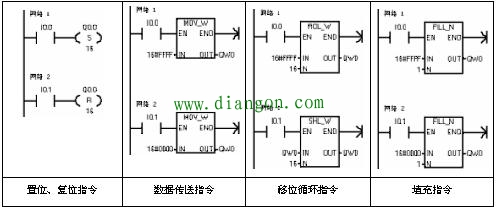

以上三种计数器可以通过复位指令复位。
正交计数器　A相超前B相90度，增计数
B相超前A相90度，减计数
当要改变计数方向时（增计数或减计数），只要A相和B相的接线交换一下就可以了。
二、译码指令和编码指令：

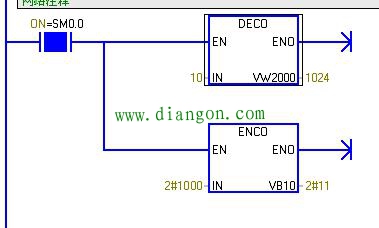

译码指令和编码指令执行结果如图所示：

DECO是将VW2000的第十位置零（为十进制的1024），ENCO输入IN最低位为1的是第3位，把3写入VB10（二进制11）。
三、填表指令（ATT）

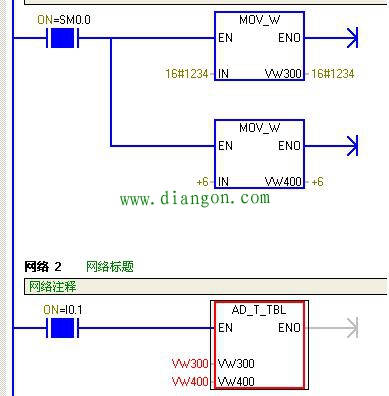

S7－200填表指令（ATT）的使能端（EN）必须使用一个上升沿或下降沿指令（即在下图的I0.1后加一个上升沿或下降沿），若单纯使用一个常开触点，就会出现以下错误：

这一点在编程手册中也没有说明，需要注意。其他的表格指令也同样。
四、数据转换指令

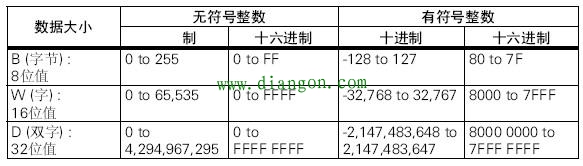

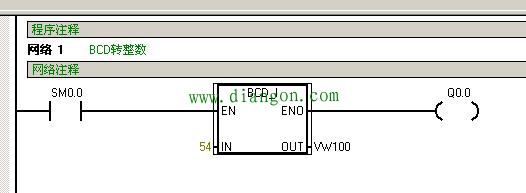

使用数据转换指令时，一定要注意数据的范围，数据范围大的转换为数据范围小的发注意不要超过范围。如下图所示为数据的大小及其范围。
