温控仪表的使用示例

温控仪表的使用，对于我们从事维修电工的同行来说并不陌生，从机械指针式到数字显示仪、温控数字显示控制仪、智能控制仪。当前市场上温控仪生产厂家很多，大多数厂家提供的使用说明书过于简单，下面举例说明XMT系列数字显示调节仪的使用。

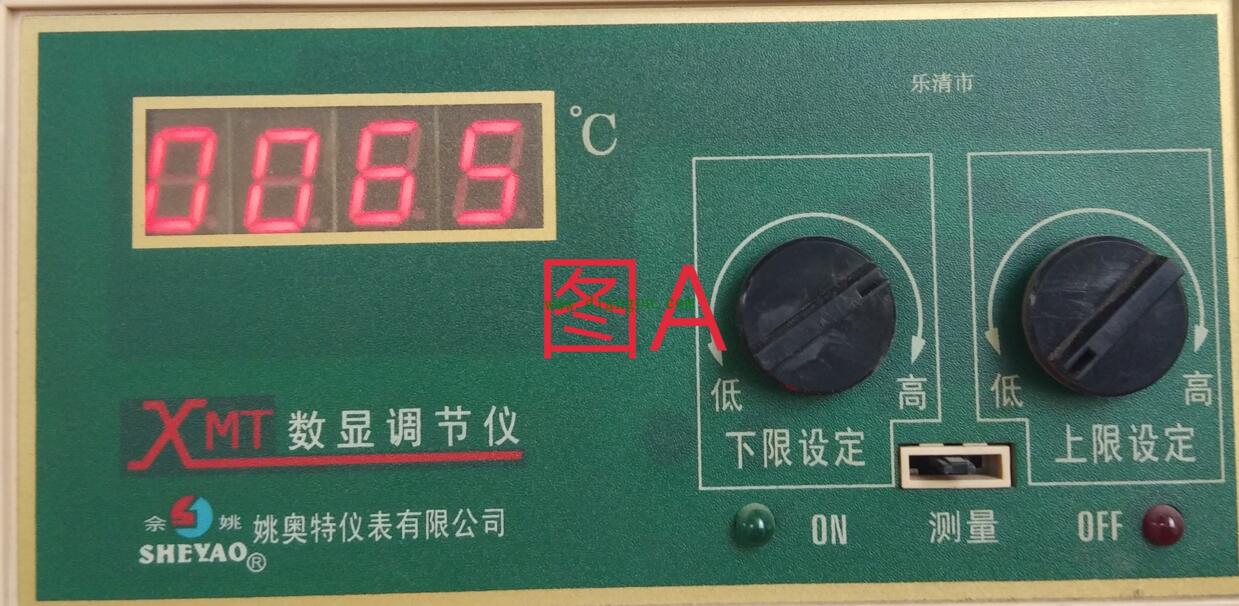

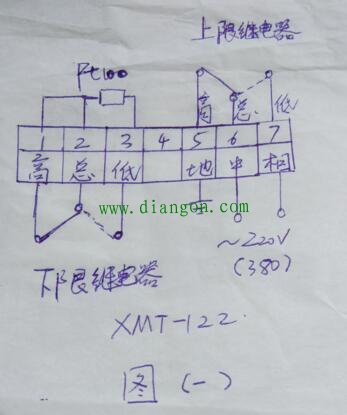

在生产生活中，我们经常用到的就是升温和降温控制。以XMT–122为例详细介绍如下:详见图A、图㈠、图㈡、图㈢把仪表连线接好后，把开关拨至下限设定处，同时旋转下限设定旋钮，此时数字显示的是所需的下限温度值，将开关拨至上限设定处，旋转上限设定旋钮，此时显示的是所需的上限温度值，最后再将开关拨至测量处(中间)，数字显示的是被侧对象的实际温度。

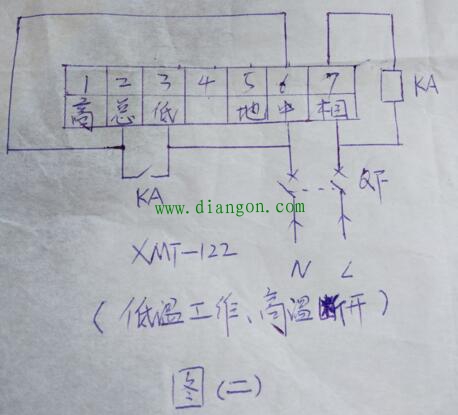

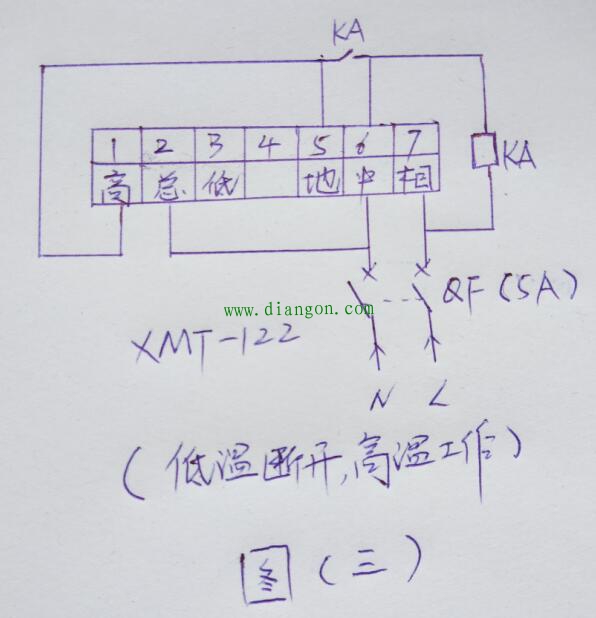

当实际值低于下限设定值时，绿灯亮，上、下限继电器低均为总低通，总高断；当实际值到达或超过下限设定值而仍低于上限设定值时，绿灯红灯均熄灭。下限继电器总低断，总高通。当实际值达到或超过上限设定值时，红灯亮。此时，上下限继电器均为总低断，总高通。一般用下限继电器输出作辅助加热，上限继电器输出作加热控制，也可以用下限继电器作加热控制，上限继电器作超温报警。图二为最常用的升温控制，图三为降温控制。图A中温控仪电源进线建议添加2P小型断路器(电流不超过5A为宜)，KA为外接继电器或小型接触器，特别注意使用时不超过温控仪内置继电器的触点容量。以上就是所谓的三位式控制，使用时请参阅使用说明书。
以上就是本人工作过程中的一点经验总结，与大家分享，欢迎讨论共同学习。
