台安E310-0.75kW变频器电源/驱动板电路

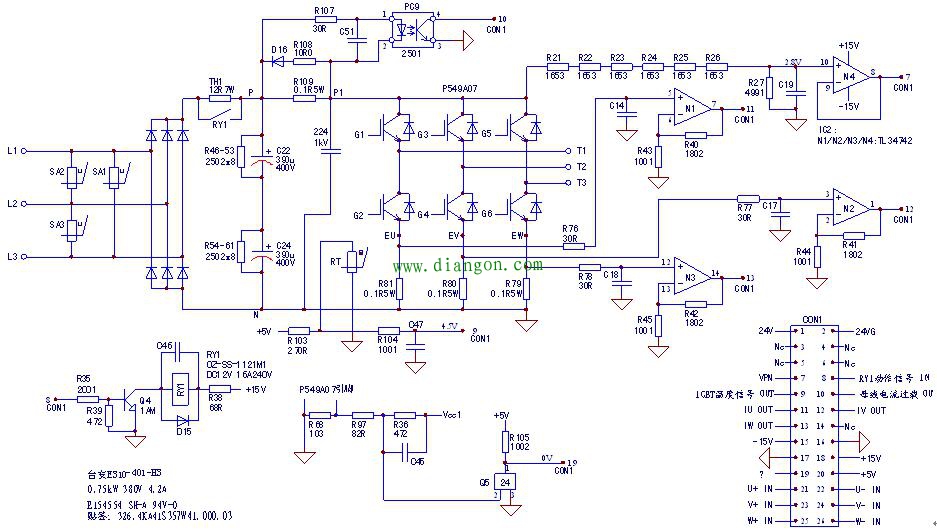

图1 主电路及输出电流检测、温度检测前级电路，充电继电器控制电路
PC1等外围电路为直流母线电流检测，异常时输出过载（开关量）报警信号。
N4放大器（电压跟随器）是直流母线电路检测信号输出电路，VPN为500V时，此信号约为2.8V左右。
N1~N3为三相输出电流前级检测电路，是18倍的同相放大器。停机或空载状态时，输出电压信号应为0V。
RT、R103、R104为IGBT温度检测电路，室温时的输出信号约为4.5V左右。
检测电路的供电和N共地，属热地，检测中需予注意。

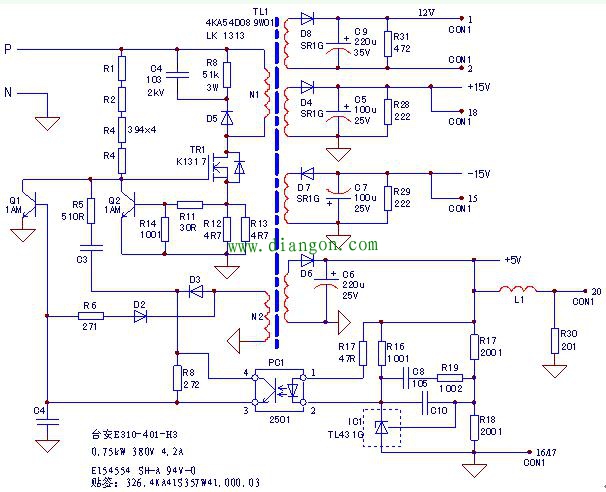

图2 开关电源电路
为两端、自励、反激、开关电源电路，开关管基极分流式稳压控制和基极分流式过载控制。电路不易起振或打嗝时，排除过载及稳压故障后，需重点检查R5阻值是不变大，C3有无不良。查无坏件（实际上有劣化元件），可适当减小R5阻值（最小至100Ω）以满足起振工作条件。

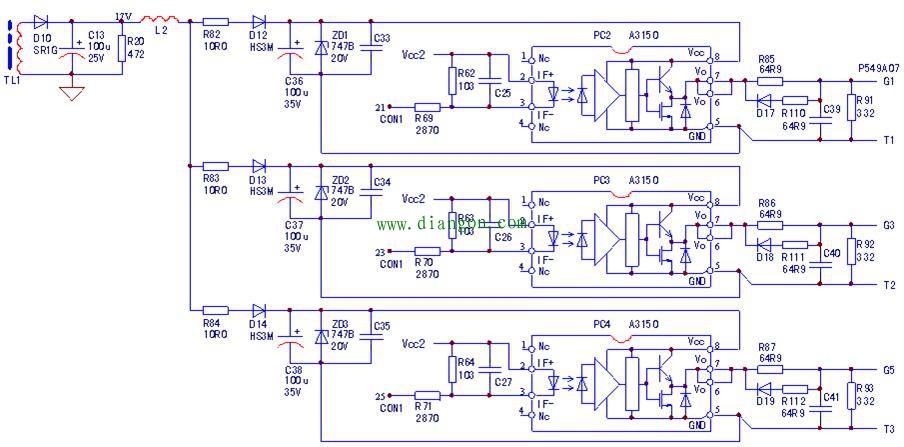

图3 U 、V 、W 脉冲驱动电路
三路驱动共用一路供电电源，其中D12、D13、D14为高速高反压（耐压需1000以上）隔离二极管，C363738为自举电容。当相应下臂IGBT开通时，上臂驱动电路才产生供电条件，IGBT才有开通基础。静态检测PC2等状态，供电电压为零。若与逆变电路已脱开联系，此时可将PC2的5脚与供电地暂时短接，为PC2提供电源进行检测驱动电路的好坏。

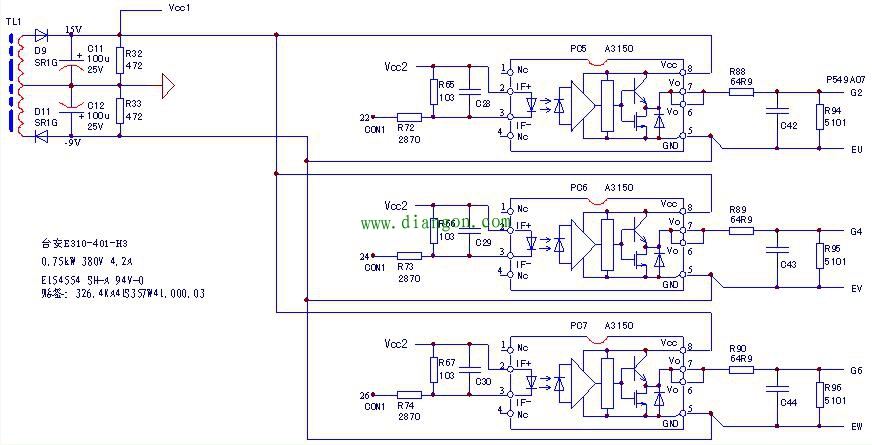

图4 U-、V-、W-脉冲驱动电路
三路驱动电路共用 15V、-9V供电，工作原理与检修方法不再述之。
