漏电报警插座电路图

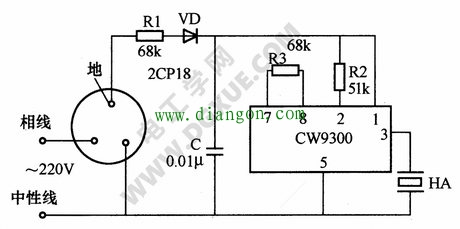

一些居民住宅供电线路无保护中性线，这种供电系统的家用电器设备在使用中容易发生触电事故。如下图所示为一种采用门铃集成电路CW9300制作的漏电报警器电路，当插入三眼插座的设备漏电时，泄漏电流从电源相线流经电器外壳到达插座地线端，再经报警器回到电源中性线构成回路。经R1降压、二极管VD整流后的脉冲电流使报警器发声。该电路的泄漏报警电流小于0. 5mA，电路中HA为压电蜂鸣片。

本电路适用于居民住宅供电系统无保护中性线的家用电器 设备作漏电报警。
