机床电气电路是由主电路、控制电路组成。
机床电气电路最重要的保护是漏电保护，是防止发生人身触电伤亡事故的。常装设接地或接零或漏电断路器。
主电路是将电能转化为其它能的执行部件构成，如电动机，加热器等，为了更好地使这些部件长期可靠地运行，并在出现故障不使面积扩大。常常为这些部件增加一些保护措施。这些措施一般有短路、缺相、过载保护。
一、主电路短路保护
此种保护主要是防止主电路用电部件，在发生内部短路（如电机定子绕组相间、对地），产生很大的短路电流。造成线路导线过热、熔化，有可能产生火灾、爆炸、人身触电伤亡事故。常用的保护电气元器件有熔断器、断路器。
二、主电路缺相、过载保护
由于主电路中将电能转化为其他能的执行部件牵涉面较广。特别是电动机不仅与自身；还会与供电电源、机械传动有关。在运行中会出现缺相、过载现象。引发同上的诸多事故。为防止此类现象发生。常在这些执行部件上增加热继电器、断路器、电机保护断路器（热继电器与断路器组合，如GV2型）加以保护。
三、过流保护
这种保护一般是将电流继电器线圈串接在执行部件的供电电源一相中，用以检测部件为达到某项功能后，切断执行部件电源，如龙门创横梁夹紧。当夹紧电机工作的电流达到电流设定值后，电流继电器动作，辅助常闭触点断开，gdzrlj.com切断控制夹紧电机的交流接触器线圈电源，交流接触器释放，从而切断了夹紧电机电源。常用的电气元件有电流继电器。
四
、欠流与欠压保护
这两种保护主要用于执行部件在运行过程中，突然欠流、欠压引发飞车、加工工件飞出，造成设备损坏和人身伤亡事故。如直流电动机失磁或弱磁时会发生飞车；吸盘失磁时，造成工件飞出。常用的电气元件有欠压、欠流继电器。
控制电路是用来控制主电路中的执行部件的通断动能的。常设的有零压（又叫失压保护）、欠压、互锁、联锁、防护、急停、限位等保护。
1.零压保护
主电路的执行部件在正常运转时，突然出现停电，而当恢复来电后，为使执行部件不能自动运行，以保护设备和人身安全。加装只有在人工操作以后，执行部件才能运行的保护装置。常用中间继电器和主令开关组成零压保护电路。常用的电气元件有中间继电器、小型继电器。
2.欠压保护

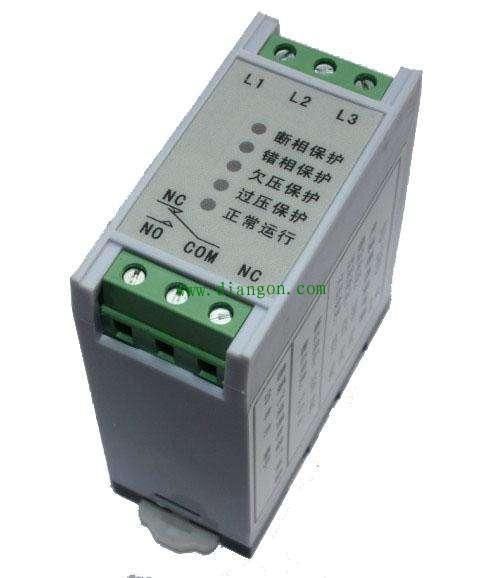

因某种原因，供给主电路中执行部件电源电压降低到额定电压的85%及以下时，及时切断电源使这些执行部件不受损坏的保护装置。常用的电气元件有欠压继电器。
3.互锁保护
互锁保护主要用电动有正反转场合，以防止控制电机正反转的交流接触器同时吸合，造成三相电源的相间短路引发跳闸、火灾、爆炸等事故。常用接触器常闭触点和主令开关常闭点串联在对方的线圈的电路中，使其一方吸合，另一方不能吸合的方法。
4.联锁保护
常用于一个部件、必须在另一部件先运动后且符合某种条件后，才能运行。如静压磨头，必须在静压电机工作，润滑油注入静压磨头腔且压力达到规定后，磨头才能运行，否则磨头抱死，造成重大损失。还有在导轨运动的工作台，必须先润滑，才能使工作台运动。常用的电气元件有压力、流量开关、行程开关、接近幵关等。
5.防护保护
这种保户主要是保护设备、人身安全的。如以防工件飞出防护罩，电气柜的门开关等。一旦防护罩或电气柜门打开，就会切断控制电源。常用的电气元件有行开关、接近开关等。
6.急停保护
急停保护是最近十来年才使用的保护，现已广泛使用且不可少的保护，当设备发生故障不致使扩大或触及到人身安全时，一键按下急停按钮，切断控制电源，甚至切断整个设备电源。急停按钮特点是按下后，人手松开它也能自锁住。在没有人干预下，急停按钮始终处于自锁状态。
7.限位保护

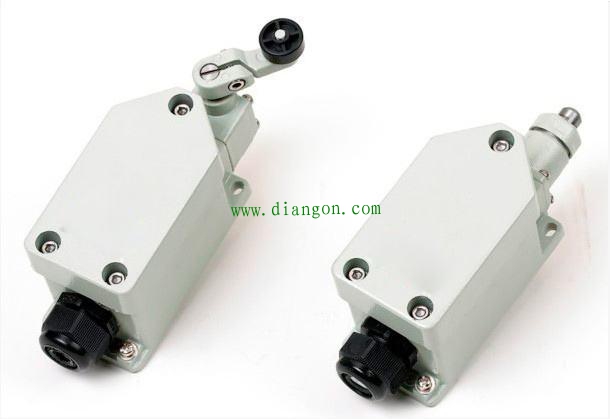

限位保护主要用于机械传动的直线运动部件的行程限制。直线运动的部件都是规定在一个区域内运行，一旦超出这个区域，轻者会使部件损坏，重者会造成重大设备事故、人身伤亡事故，常用的电气元件有行程开、接近开关等。
8.控制电路的短路保护
为防止控制电路发生导线、负载（如交流接触器、中间继电器线圈及其它电器类）、对地等短路，引发设备事故、火灾、爆炸等采取的保护措施。常用的电气元件，有熔断器、断路器等。
以上列举了一些常用电气保护，还有特殊场合下一些保护（如电梯防坠保护……），在这不一一列出。
