欧姆龙PLC的地址分配

欧姆龙plc系统中的单元，根据前后位置或单元的特殊性，分别占用CIO区不同的地址，了解地址分配、知道输入、输出数据的具体存放位置，就能够利用编程对数据进行正确的处理。

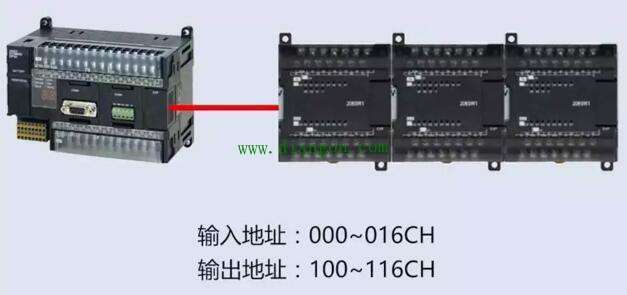

在I/O存储器中，CPU单元和CP1W扩展单元的输入地址占用000 ~ 016通道，输出地址占用100 ~ 116通道，而1个通道就是我们所说的1个字，它也等于16个位，本篇我们以CP1H为例，来说明PLC地址分配的规律。

1、CPU单元地址分配
X和XA型CPU

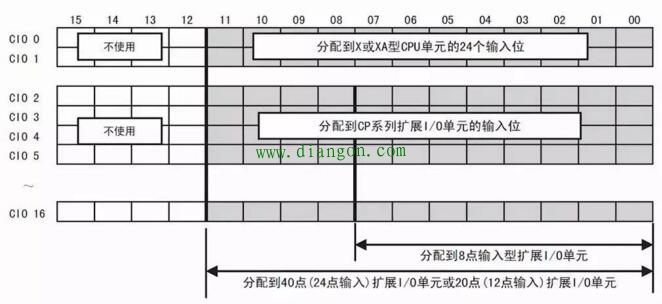

X和XA型CPU单元自带40点I/O，其中输入24点，输出16点，在CIO区输入部分占用0 ~ 1通道，总共分配24个输入位：
① 其中12个位为0通道的位00 ~ 位11
② 另12个位为1通道的位00 ~ 位11
③ 0通道和1通道中不使用的位12 ~ 位15，将始终被清除，且不可用作内部辅助工作位

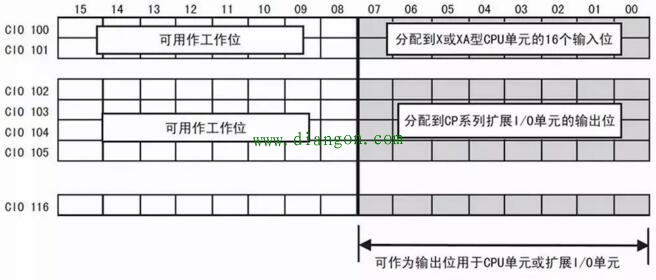

X和XA型CPU单元的输出16点，在CIO区输出部分占用100 ~ 101通道，总共分配16个输出位：
① 其中8个位为100通道的位00 ~ 位07
② 另8个位为101通道的位00 ~ 位07
③ 100通道和101通道的位08 ~ 位15，可用作内部辅助工作位

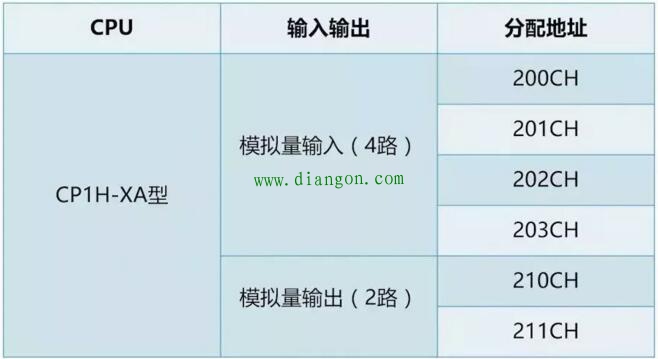

CP1H-XA型CPU中自带了模拟量输入和输出，其中4路模拟量输入占用200 ~ 203通道，2路模拟量输出占用210 ~ 211通道。

Y型CPU

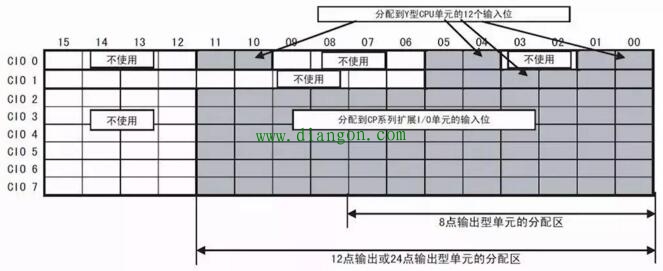

CP1H-Y型CPU中自带20点I/O，其中输入12点，输出8点，由于脉冲输入输出专用端子占用，输入输出被分配到不连续的地址：
① 所以Y型CPU单元的输入，占用CIO区0通道和1通道的共计12点，gdzrlj.com版权所有。
② 0通道和1通道中不使用的位12 ~ 位15，将始终被清除，且不可用作内部辅助工作位

Y型CPU单元的输出8点，也是由于脉冲输入输出专用端子占用：

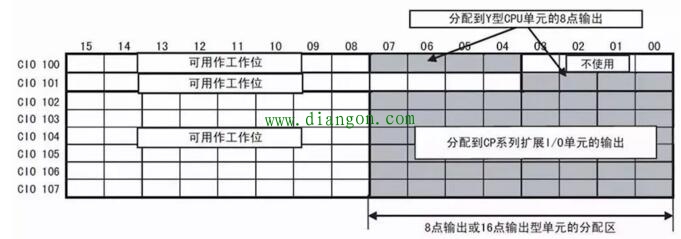

① CPU单元的输出占用CIO区100通道和101通道的共计8点
② 100通道和101通道中不使用的位08 ~ 位15，可用作内部辅助工作位

2、扩展单元地址分配

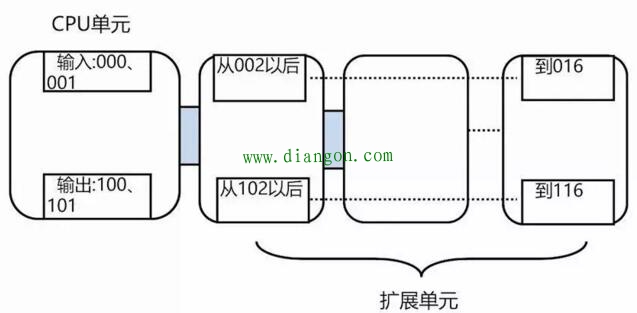

扩展单元的作用是扩展输入、输出，扩展单元从CPU单元的分配通道之后的下一个通道开始，依次往后分配地址。
CP1W扩展单元
如CPU单元自带输入占用0通道和1通道，输出占用100通道和101通道，以后连接的CP1W的扩展单元：
① 其输入从2通道开始依次往后分配，最多分配到16通道
② 输出从102通道开始依次往后分配，最多分配到116通道

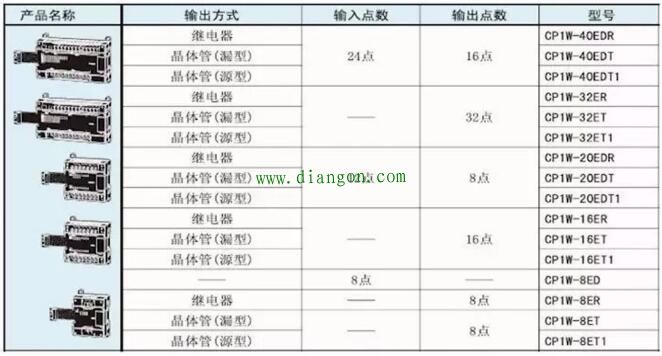

CP1W的基本I/O扩展单元，根据输入输出的点数不同，其所分配的输入输出通道数也不同，位分配原则与CPU单元输入输出的位分配原则相同，例如12点输入、8点输出的扩展单元，输入输出各占用1个通道：
① 其输入位占用所分配通道的位00 ~ 位11，不使用的位12 ~ 位15将始终被清除，且不可用作内部辅助工作位
② 输出位占用所分配通道的位00 ~ 位07，不使用的位08 ~ 位15可用作内部辅助工作位

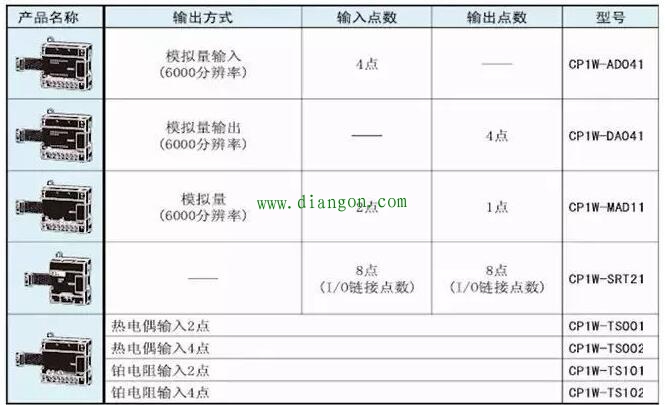

对于模拟量及温度传感器等扩展单元，其输入输出通道的地址，根据其所占用的通道数来进行分配，例如CP1W-MAD11，分配了2个输入通道和1个输出通道。

CJ系列高功能扩展单元

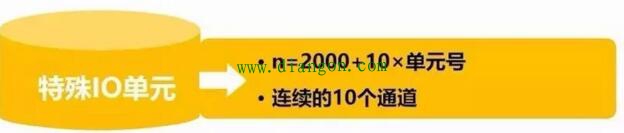

CJ系列高功能扩展单元的地址分配和其单元号有关，单元号是在模块上的一个硬件开关，特殊I/O单元根据排列的先后，占用地址2000 ~ 2959通道，具体分配如下图：

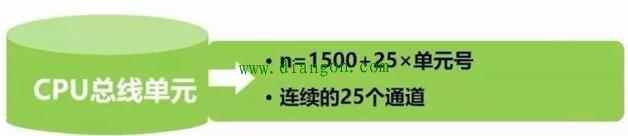

CPU总线单元根据排列的先后，占用地址1500 ~ 1899通道，具体分配如下图：

3、应用举例

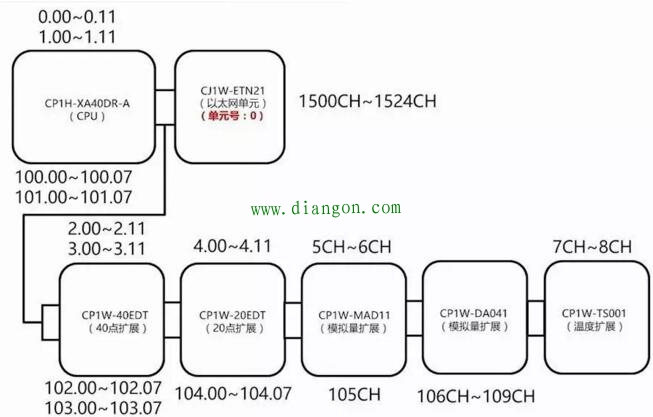

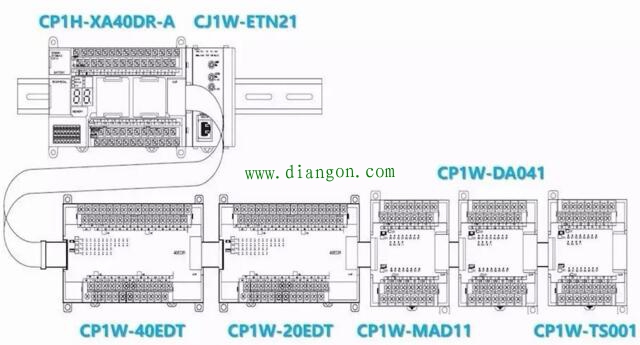

如图，CP1H PLC配置了1个以太网模块、2个基本I/O扩展单元、2个模拟量扩展单元和1个温度传感器单元，那么各输入输出的地址是如何分配的呢？

正确答案如下：
