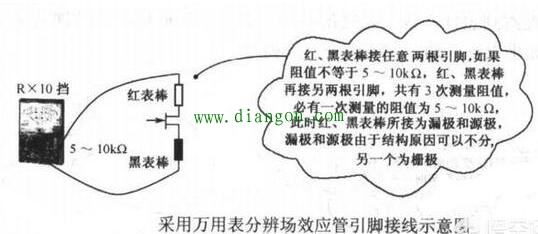

用万用表识别场效应管引脚方法图解

2、用万用表识别N或P沟道结型场效应管

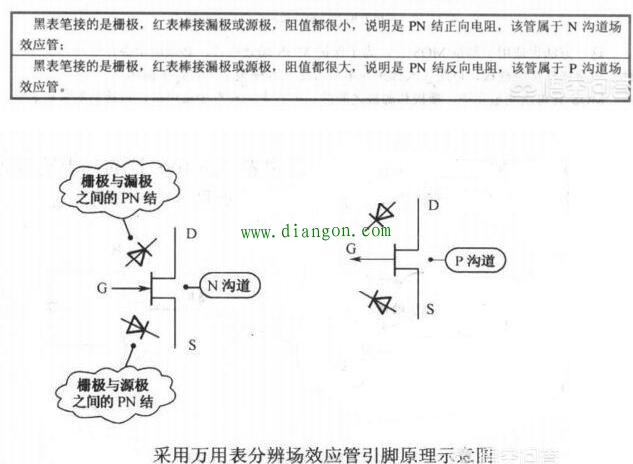

利用G极和S极之间，G极和D极之间为一个PN结的原理。如下图所示，根据PN结的正、反向电阻相差很大的特点可以分辨出栅极，并且可以分辨出是N沟道还是P沟道的场效应管。

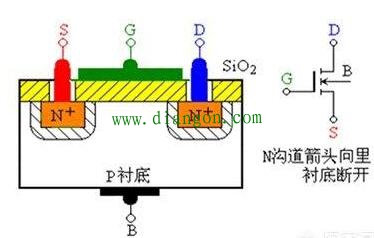

此方法不能用来识别绝缘栅型场效应管的栅极，因为这种管子的输入阻抗非常高，栅源之间的极间电容很小，测量时只要有少量的电荷，就可在极间电容上形成很高的电压，容易将管子损坏。
