多级阻容耦合放大电路图分析

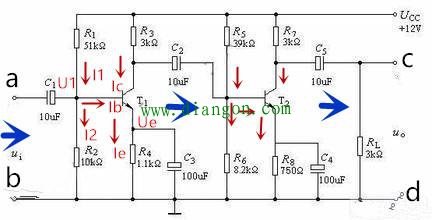

多级阻容耦合放大电路
这是一个二级阻容耦合放大电路，前后两级电路形式一致。
1.电路由两级放大电路组成，即以T1、T2两个三极管为中心的基本放大电路；
2.耦合方式为阻容耦合，由电解电容器C1、C2、C5作为耦合电容，用来隔断各级的直流偏置并传递信号；根据容抗Xc=1/2πfc，频率、电容越大容抗越小，因此这种电路的高频特性好，当频率低至一定值时，信号几乎通不过；另外为了降低容抗，选用容量较大的电解电容器作为耦合电容。需要指出的是并不是频率越大越好，这种电路的晶体管的频率特性决定了其实用范围，也即通频带，在此范围之外，电压放大倍数均会降低。阻容耦合是三大耦合方式之一，各有特点。
3.若第一级的电压放大倍数为A1，第二级的电压放大倍数为A2，则整个电路的放大倍数A=A1.A2；
4.分析晶体管放大电路，首先分析其直流通道，上图T1的直流电流方向就是红色箭头方向；
5.每级电路均属于分压式电流负反馈偏置电路，电路特点，由电阻R1、R2组成分压电路，分压就是这个意思；发射极电阻R4，电流I2远大于Ib,这样电压U1基本不变，当温度升高，Ib增加，Ie增加，Ue增加，Ub-Ue减小，Ube减小，Ib减小，静态工作点又恢复到升温之前；达到了稳定静态工作点的目的，负反馈的意思就是反馈信号削弱了输入信号。这种电路在实践中应用非常广泛；
6.每级属于共射放大电路，这种电路的特点是电压放大倍数大、电流放大倍数大，输入电阻低、输出电阻高，输入信号与输出信号反相；
7.C3、C4为旁路电容，就是让交流信号顺利通过，而不产生负反馈，如果没有旁路电容，则不仅对直流产生反馈对交流信号也产生负反馈，导致信号放大倍数降低；一般旁路电容的容量较大，选择电解电容器。
