漏电保护器是依靠什么来判断线路中是否存在漏电的？漏电断路器原理及使用注

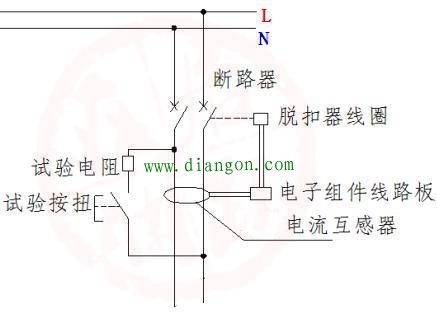

上图中所标注的，是漏电保护器中比较关键的几个结构。
判断漏电：电流互感器的作用是监测电流大小，将零火线同时穿过电流互感器，我们就可以分别知道零线和火线上的电流。什么是漏电呢？就是零线或火线与通过其它导体，形成了新的回路——比如人摸着火线触电，就形成了火线、人体、大地这个新回路。此时必然会导致零线和火线上的电流不相等。
电子组件线路板就是来分析零火线的电流值的，一旦二者差值超过设定值（家庭电路的设定值为30mA），就会发出信号，给脱扣器线圈供电，促使断路器跳闸（脱扣就是跳闸）。
试验按钮：试验按钮的回路恰好模拟了电路漏电——图中试验按钮和主回路有两个交点，我们将和零线的交点叫做A点，和火线的交点叫做B点。A点在电流互感器的上方，因此通过A点的电流不会被电流互感器检测到；而通过B点的电流却可以。
按下试验按钮后，A点和B点接通，电流经过B点流向A点。这样一来，电流互感器得到的结果就是火线上的电流大于零线上的电流。因此，电子组件就会将其判断为漏电，从而促使断路器跳闸。
这里最容易出问题的就是电流互感器和电子组件，一旦它们二者出现故障，断路器就无法准确判断漏电情况，从而导致漏电开关失去漏电保护功能——经常试验，就是为了及时发现它们的故障。多以橘黄色为主，或圆或方，上印暗字T，旁边有小字，写着“每月按一次”。这个按钮叫做“试验按钮”，顾名思义，就是用来做试验的。
试验对象，就是漏电保护器附件的好坏——正常情况下，按下试验按钮，断路器会跳闸，同时复位按钮突出（显示屏变色）。如果按下后断路器无反应，则证明断路器的漏电保护功能已经失效了。
那行小字已经告诉了我们试验频率——每月一次。这与人每年做一次全身体检是一样的道理——就是为了防止断路器出现了问题，我们却没有及时发现。漏电保护器起作用只是一瞬间的事情，等到那时才发现漏保已经损坏，就已经晚了。
漏电开关有四个功能，首先是开关都具有的分合电路的功能。除此以外，还拥有三种保护功能：短路保护、过载保护（短路严格来说属于过载的一种，但是断路器对短路和过载的保护原理不同，因此在这里分开来说了）和漏电保护功能。
前两种功能任意一个断路器都会具备，因此这里就不多说了，简单一句话概括，就是当电路中电流过大时，断路器自动跳闸。
漏电保护功能是漏电开关独有的：当电路中产生漏电时，漏电开关可以第一时间检测到，并迅速切断电源。该功能由漏电保护器附件提供——漏保附件只提供这一种功能。
漏电保护功能很强大，毫不夸赞的说，它是防止我们触电的一条安全绳。但要想让这条安全绳在关键时刻（触电时）起到作用并不容易，我们需要做一些准备工作。首先我们来认识一下漏电保护器附件上的按钮。
复位按钮
在漏保附件上，会有一个与外壳处于一个平面的小按钮，它或圆或方，与开关手柄的颜色一致，在它的旁边有一行小字，写着“合闸前按下”，它的名字叫做“复位按钮”。虽是这么写，却未必每次合闸前都需要按一次，主要看复位按钮是否突出来（高于外壳）。漏电开关有三种情况会使得手柄落下：手动断开开关；电流过大自动跳闸（过载或短路保护）；电路中有漏电自动跳闸。
其中，只有最后一种情况发生时，复位按钮才会突出。复位按钮突出后，合闸是合不动的——手柄卡在断开位置，用多大力气都推不动。
因此，复位按钮的两个功能就体现出来了：
首先是防止用户误合闸，以免漏电对设备和人员造成伤害。
第二是提示作用——告诉用户电路中存在漏电，谨慎送电。这个作用最为关键，因此有些断路器只保留了这一功能（上一个功能的确有点鸡肋，只要断路器自动跳闸了，必然说明线路中有故障，合闸时都需要谨慎）。显示屏在电路中无漏电时，显示为白色、绿色、蓝色等（品牌不同，颜色不同）；由于漏电跳闸后，显示屏会变为红色。合闸后，显示屏再次恢复原来的颜色。
复位按钮（显示屏）是在断路器提供保护动作后，给用户以提示。而在电路中产生漏电时，断路器能否正常提供保护功能，还要看试验按钮。
