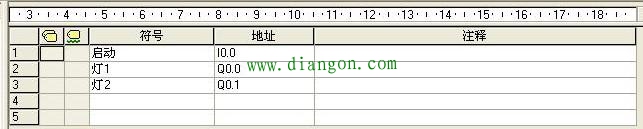

用plc 控制二彩灯闪烁电路，要求如下：彩灯受开关SB1控制，开关SB1接通，彩灯LD1~LD2开始顺序工作，开关SB1断开时，彩灯全熄灭。彩灯工作顺序如下循环：1.LD1彩灯亮5秒后熄灭。2.接着LD2彩灯亮3秒，然后闪烁三次（每一周期为亮1秒熄1秒）后熄灭。进入再循环，不断重复（1）~（2）过程。题意分析，这个程序一点点遍很麻烦。所以小编打算用一种类似顺序控制的编程方法，顺序控制遍这样一步步走的程序是比较简单的：PLC输入输出表
这个程序输入输出很少，但变化比较多，程序共有9个网络，下面一一讲解：

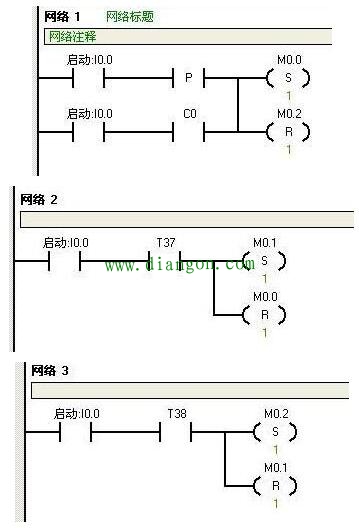

这3个网络就是这个程序的主干，这也是一个简单的顺序控制，这个顺序控制共有三步，分别与M0.0、M0.1、M0.2对应，每一次只有一步动作，前面的常开点是跳转条件。比如：I0.0与T37（5秒）将M0.1置位并将M0.0复位，而第一步因为除了I0.0启动这个条件外，还有一个循环的条件，所以第一步共有2个条件。

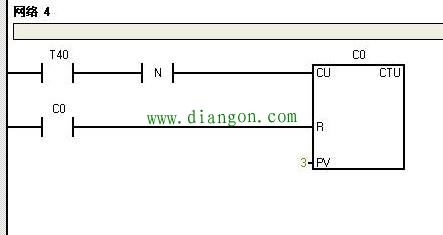

这就是根据题意要求，对3个脉冲计数，3次后给出跳转信号

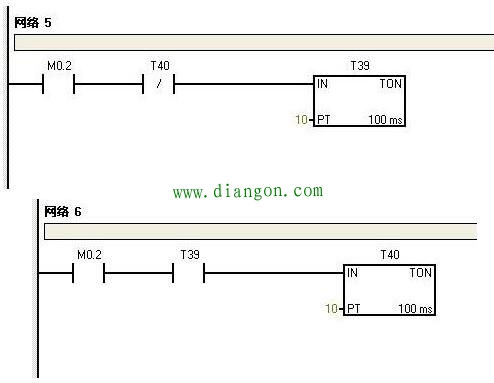

这个就是一个2秒的脉冲信号，一秒高电平，一秒低电平。并且与M0.2步相对应。

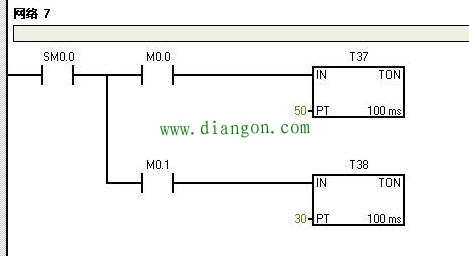

这个就是M0.0步与M0.1步的计时器。一个5秒，一个3秒。

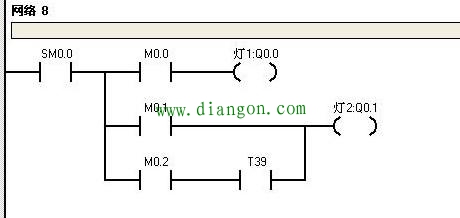

这是最后的输出，Q0.1在M0.1与M0.2步都动作，只不过M0.2时为周期性亮1秒熄1秒，共3次。

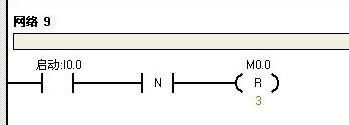

这是一个停止的指令，当I0.0由1变为0时，将M0.0，M0.1，M0.2都复位。
好了，这个程序输入输出很少，但是难度还是有一些的。不知道小伙伴们都有收获吗？
|
