汽车曲轴位置传感器作用原理与识别方法

曲轴位置传感器也称为发动机转速传感器，它是发动机集中控制系统最主要的传感器之一，用来检测活塞上止点及曲轴转角的信号并将其输入发动机ECU，用于对点火时刻和喷油正时进行控制，同时它也是测量发动机转速的信号源。

1.电磁感应式曲轴位置传感器

（1）安装位置

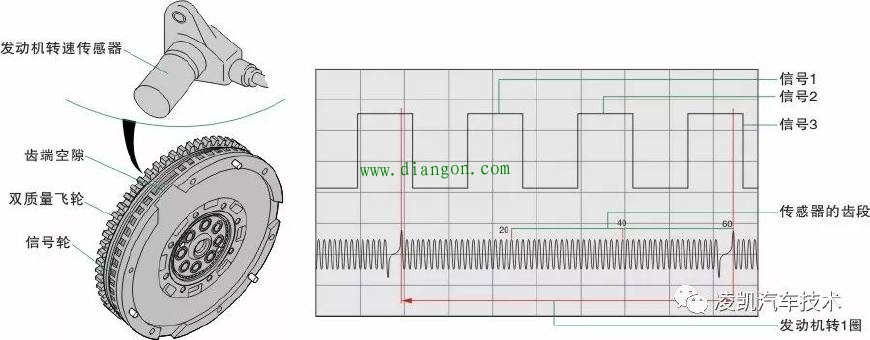

电磁感应式曲轴位置传感器一般安装在曲轴前端或发动机飞轮壳体上，如下图所示。

（2）结构原理

电磁感应式传感器，又称为磁脉冲式传感器。电磁感应式曲轴位置传感器主要由导磁材料制成的信号转子、永久磁铁、信号线圈等组成。传感器的位置是固定的，软磁铁芯与信号转子齿之间必须保持一定间隙。

传感器插头接线形式主要有两线制和三线制两种。两线制的两根线为信号回路线，信号正负交替变化；三线制多出的一根线为屏蔽线。

（3）检测

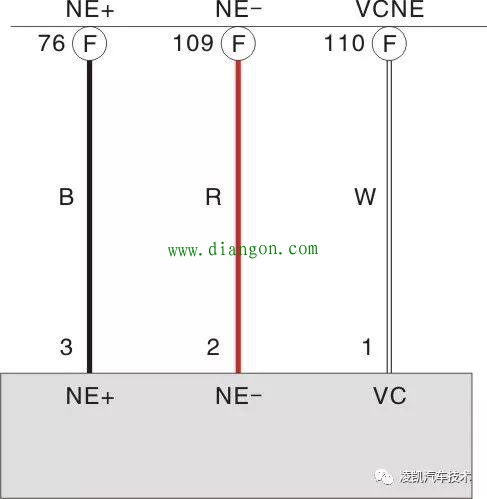

① 丰田车系：2016款丰田凯美瑞混合动力版（发动机型号6AE－FSE）轿车采用的是电磁感应式曲轴位置传感器。传感器1＃端子为发动机控制单元插接器E81的110端子提供5V参考电源；传感器3＃端子、2＃端子分别为传感器正信号和传感器负信号，分别与发动机控制单元插接器E81的76＃ 端子、109＃端子相连接。

传感器的电阻检测：关闭点火开关，拔下传感器连接器插头，检查传感器插头1＃端子和2＃端子之间的电阻。–10℃～50℃条件下标准阻值为1．6～2．7kΩ ；50℃～100℃条件下标准阻值为2．0～3．2kΩ。若电阻为无穷大，则说明信号线圈存在断路，应该更换传感器。

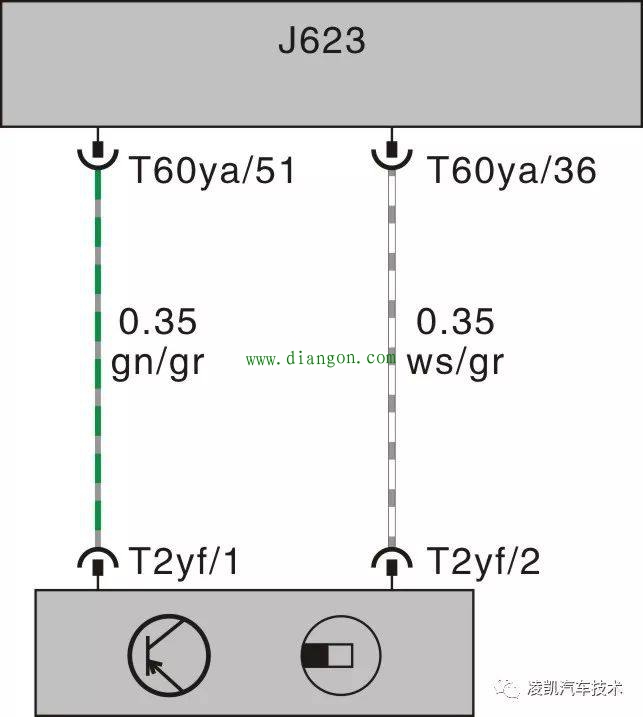

② 大众车系：下图为一汽大众新迈腾曲轴位置传感器G28电路。端子T2yf／1为传感器其中一极，与ECU的T60ya／51端子相连；端子T2yf／2为传感器另一极，与ECU的T60ya／36 端子相连。

电磁感应式曲轴位置传感器的检测方法如下：

a． 故障征兆检测：在发动机运行中，当曲轴位置传感器出现故障时，会导致信号中断、发动机不能启动或在运行时立即熄火，这时电子控制单元可以诊断到故障并进行代码存储。

b． 曲轴位置传感器的电阻检查：关闭点火开关，拔下传感器连接器插头，检查传感器上1＃与2＃端子间电阻，应为980～1600Ω。若电阻为无穷大，说明信号线圈存在断路，应更换传感器。

c． 输出电压测量：用万用表的交流电压挡，在线路正常连接、发动机运转时测量1＃ 端子与2＃端子间电压，其电压值在0．2～2V之间波动。

2.霍尔式曲轴位置传感器

霍尔效应是指把一块金属或半导体薄片垂直放在磁感应强度为B的磁场中，沿着垂直于磁场方向通过电流Ⅰ时，会在薄片的另一对侧面间产生电动势UH，所产生的电动势称为霍尔电动势，这种薄片（一般为半导体）称为霍尔片或霍尔元件。根据信号触发器结构的不同可以分为触发叶片式和触发轮式两种。
