DCS控制器正反作用怎么判断？

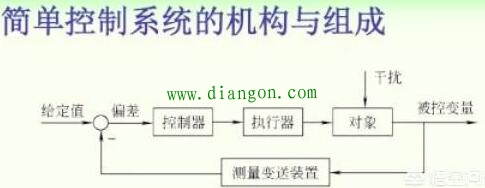

简单控制系统的方块图
如图所示的简单控制系统方块图，它有控制器、执行器、被控对象、测量变送器四个环节组成。例如，储水箱液位控制系统的控制器正反作用选择。

如上图，把出水龙头液位控制调节阀，就地指示液位计改成变送器，被控对象为储水箱，被控变量为储水箱液位。
因为液位变送器随着被控变量的增加输出信号也增加，反之输出信号减小，则液位变送器为正作用（ ）。
执行器液位调节阀由于出现故障，需要保持全关位置，防止水全部流走，因此调节阀为气开阀，则为正作用（ ）。
被控对象储水箱（-）。
由第一幅图可知，闭环控制在整个控制过程都属于负反馈控制系统，根据上述可知，四个环节知道三个环节的状态，因此液位控制器为正作用，具体概况还得根据工艺条件具体分析。
