滤波电容的使用心得

简单的电感电路在低阻抗电路中使用时效果很好，衰减超过40dB，但在高阻抗电路中可能一点效果没有。
单个电容器的电路在高阻抗电路中效果很好，但在低阻抗电路中效果很差。
多元件构成的滤波器会有很好的效果，但前提是必须构造正确，应使电容器面对高阻抗，电感器面对低阻抗。
由于电容器引线具有寄生电感，电阻，实际电容器模型是电容，电感(等效串联电感ESL)，电阻(等效串联电阻ESR)串联的结构，具有自谐振频率，电容器应该工作在其自谐振频率之下才能发挥作用。
表一： 引线长1.6mm的陶瓷电容器
电容量 谐振频率(MHZ)
1 mF 1.7
0.1 mF 4
0.01mF 12.6
3300 pF 19.3 1100 pF 33 680 pF 42.5 330 pF 60
由此可见，一般电容器的谐振频率很低，不能应用在高频，微波频段。为了提高谐振频率，可以采用表面贴装电容器，三端口电容器和穿心电容等。

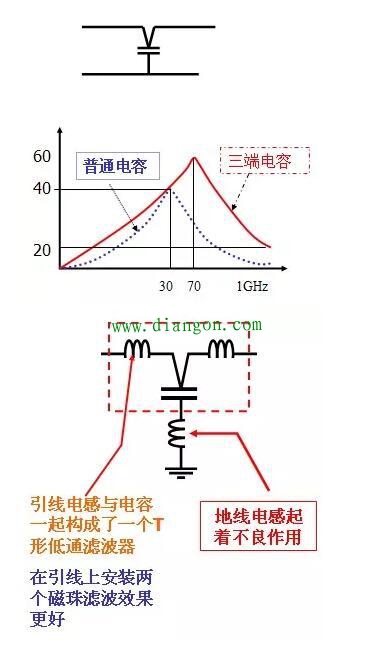

三端电容器：

三端电容的安装：
接地端尽量短，减少接地端的引线电感。

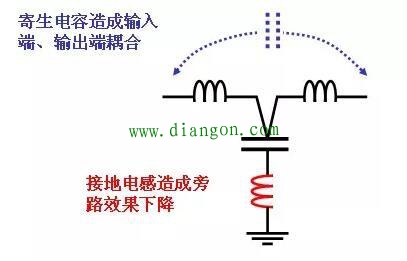

三端电容器的不足：

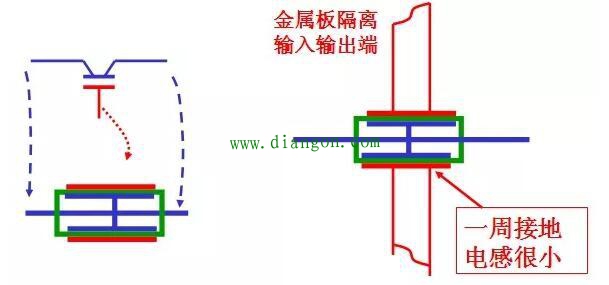

穿心电容：
由于其接地端与地可以紧密接触，引线电感更小，因此性能更优越，以穿心电容为基础的馈通滤波器广泛应用于RF滤波。

穿心电容输入输出端连线穿过上下两块接地板(故名穿心电容)，相当于上下两个电容并联成一个总电容。由于其接地部分与电路中的地360°连接，所以接地电感很小。

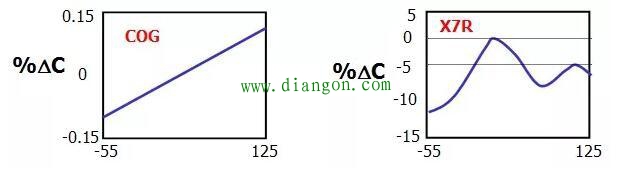

另外温度和电压对电容值也有很大的影响。
