plc置位和复位指令梯形图编程实例

置位（S）和复位（R）指令根据RLO的值来决定操作数的信号状态是否改变，对于置位指令，一旦RLO为“1”，则操作数的状态置“1”，即使RLO又变为“0”，输出仍保持为“1”；若RLO为“0”，则操作数的信号状态保持不变。对于复位操作，一旦RLO为“1”，则操作数的状态置“0”，即使RLO又变为“0”，输出仍保持为“0”；若RLO为“0”，则操作数的信号状态保持不变。这一特性又被称为静态的置位和复位，相应地，赋值指令被称为动态赋值。
PS：解释一下RLO,在西门子S7系列plc中，RLO= “逻辑运算结果”，在二进制逻辑运算中用作暂时存储位。RLO即result of logic operation 状态字的第一位称为逻辑运算结果，该位用来存储执行位逻辑指令或比较指令的结果，RLO的状态为“1”，表示有能流流到梯形图中的运算点处，为“0”则表示无能流流到该点处。

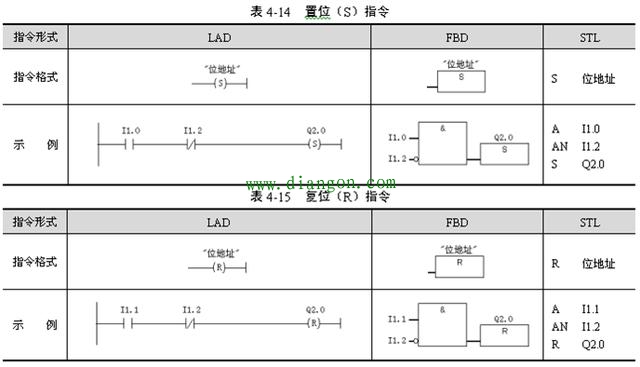

置位复位指令
下面用一个最常见的传送带运动控制实例来说明一下置位复位指令，相信会有所帮助。

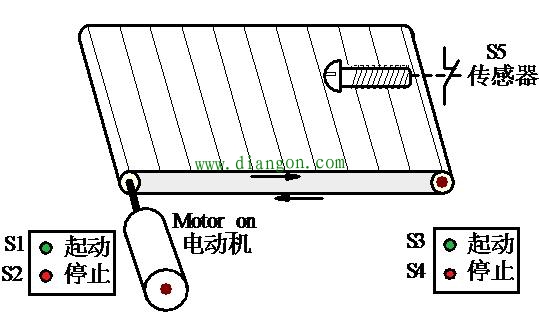

如图所示一个传送带，在传送带的起点有两个按钮：用于起动的S1和用于停止的S2。在传送带的尾端也有两个按钮，用于启动的S3和用于停止的S4。要求能从任一端起动或停止传送带。另外，当传送带上的物件到达末端时，传感器S5使传送带停止。

传送带示意图

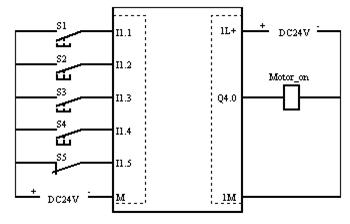

对于端子接线图其实很简单，相信大家都能看懂，如下图

端子接线图
接线图有了，对应的地址分配也就有了

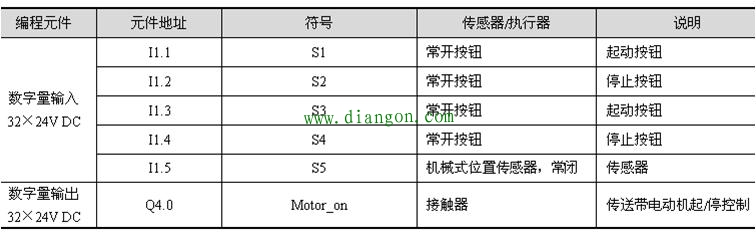

地址分配
下面就是写程序很序了，这个程序很简单，相信很多懂电的同学不用PLC直接用继电器就可以控制，欢迎大家评论流图

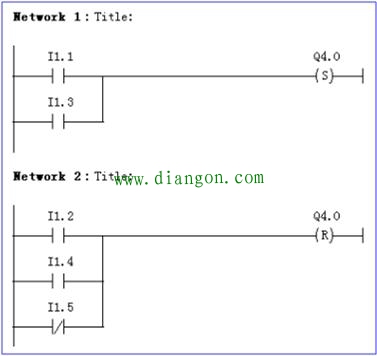

运动控制程序
对于这个程序大家应该都能看的懂吧，I1.1和I1.3对应启动按钮，当闭合时Q4.0置位，输出1，电机启动，当I1.2和I1.4闭合时Q4.0复位输出0，电机停止，传感器为常闭，当物件接近时，传感器变常开，I1.5常闭触电接通，电机复位。
