数字兆欧表数字显示屏显示符号及说明

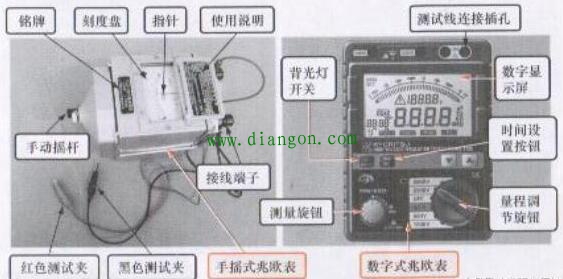

电工操作中常用的兆欧表(标准名称为绝缘电阻表)有手摇式兆欧表和数字式兆欧表,手摇式兆欧表由刻度盘、指针、接线端子(E接地接线端子、L相线接线端子)、铭牌、手动摇杆、使用说明、红色测试夹以及黑色测试夹等组件构成。数字式兆欧表由数字显示屏、测试线连接插孔、背光灯开关、时间设置按钮、测量旋钮、量程调节旋钮等组件构成。如下图所示为兆欧表的实物外形

兆欧表的外形

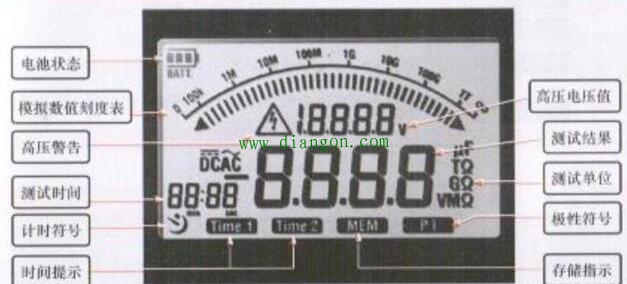

数字显示屏直接显示测试时所选择的高压档位以及高压警告通过电池状态可以了解数字式兆欧表内的电量,测试时间可以显示测试检测的时间,计时符号闪动时表示当前处于计时状态;检则到的绝缘电阻可以通过模拟刻度盘读出测试约读数,也可以通过数值直接显示出检测的数值以及单位,如图所示。

数字显示屏

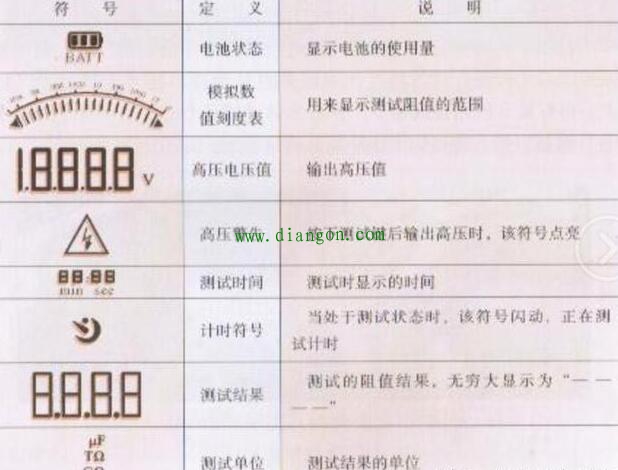

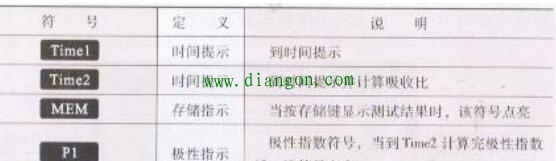

数字显示屏显示符号的意义。
兆欧表内设有手摇发电机,借助于发电机产生的电压进行绝缘性能的测量。当需要测量不同电压下的绝缘强度时,就要更换不同电压的兆欧表。若测量额定电压在500V以下的设备或线路的绝缘电阻时,可选用50V或1000V兆欧表;测量额定电压在500V以上的设备或线路的绝缘电阻时,选用1000~2500V兆欧表;测量绝缘子时,选用2500~5000兆欧表。一般情况下,测量低压电气设备的绝缘电阻时可选用0-200M9量程的兆欧表。
