电工改造实例分享

刚过去的夏天，在纺纱生产中一直遇到断纱停止器失灵的问题，就是纱线拉断后，机器不停止运转的情况，先解释一下什么是断纱停止器：所谓的断纱停止器就是丝线从其内部穿过时经过一个小弹簧扣，当机器运转时，丝线有一定张力，但丝线如果断掉就会失去张力，弹簧扣就会弹起，触发短路，给机器一个停止信号，设备停止运行，就是这个原理。

至于断纱器失灵的情况之所以频繁发生，究出原因，就是断纱器内部触发弹簧片氧化所致，导致接触不良。
夏季因为空气潮湿，车间内又用的是水空调降温，湿度较大，所以发生断纱器失灵的现象增多，断纱器设计本身为不可拆修，靠更换新断纱器成本也比较大，而且还有继续发生失灵的隐患，停止用水空调降温减少氧化这条路也行不通，毕竟车间本身高温，再停止用水空调，车间太热工人受不了，办法只能从断纱器本身考虑。

既然是触发弹簧片氧化所致，能不能用不氧化的器件代替？电子感应器件恰好符合条件，因为密封性好，又为非接触性触发，没有氧化这个说法，于是新的改造计划开始！

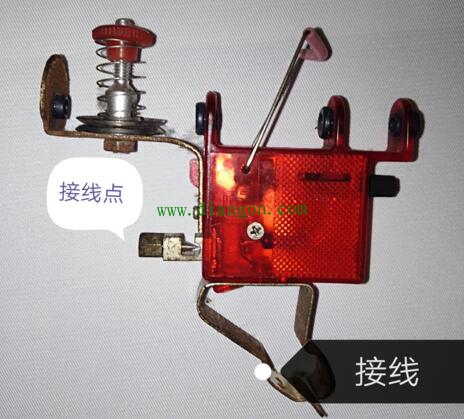

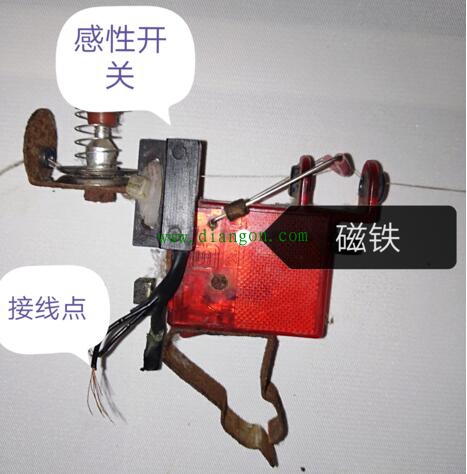

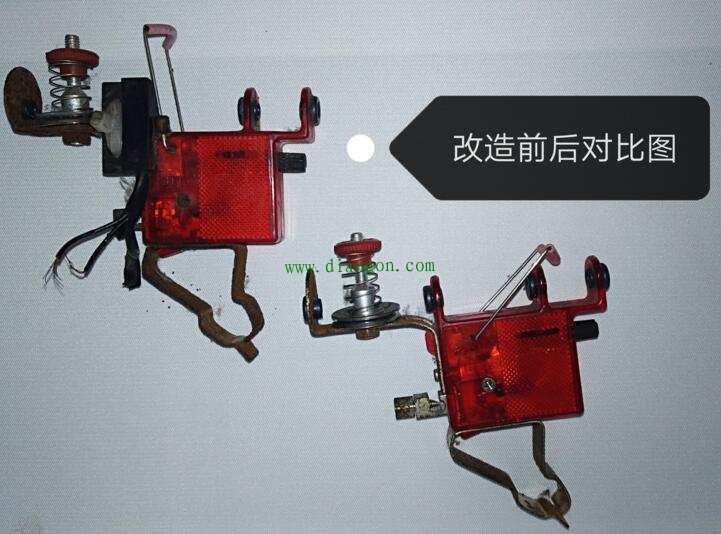

首先用圆柱小磁铁装在弹簧扣上，然后再弹簧扣弹起的最高点装个磁敏电子感应开关，当丝断，弹簧扣失去张力弹起时，感性开关感应到磁铁信号，触发内部短路发出信号，机器停止，具体见图比较直观，改造前后如图：

这里强调一下这种改造成本很低，三块钱左右，一个断纱器就是国产的也要几十，所以相当划算，关键是，彻底解决了弹簧片氧化带来的断纱器失灵问题！
