怎么用万用表测单相电机的公共端？5根线的风扇电机怎么接？

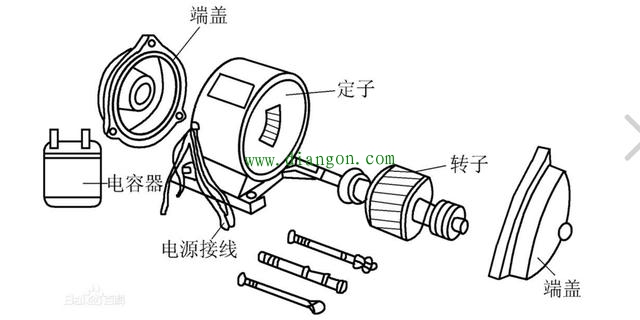

分解图
单相电机通电以后，电机会形成一个交变磁场，这个交变磁场又分解为两个同速度，但是方向不同的两个磁场，这个时候转子是不动的，相对静止。但是只要给它一个外力，它就会顺着受力的方向旋转起来。所以加了个起动绕组，它和主绕组空间上相差90度，另外再配个电容就可以实现正反转。

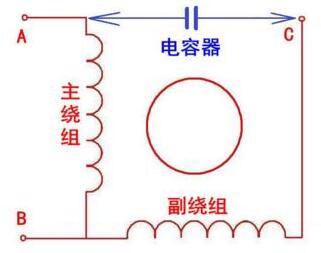

这是它们之间的关系
所以我们只要通过测量，A,B,C三个点之间的电阻就可以判断内部的结构，阻值大的一组A和C其实是主副绕组串联的结果，所以剩的一根线B就是公共端，A和C两端其实是电容的两端，切换这两点可以实现正反转。电容两端和公共点之间分辨测电阻，一般阻值大的是副绕组，阻值小的是主绕组。

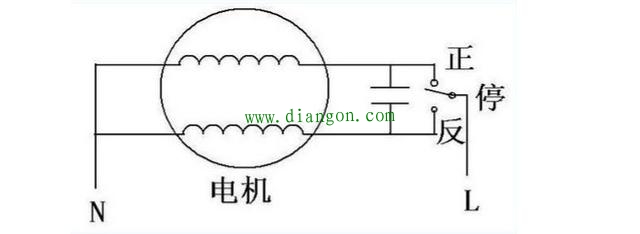

电容两端切换实现正反转
那么该用电阻档的哪个量程呢？
电阻的公式R=ρl/s ρ是电阻率，L是材料长度，单位为米, S是截面积,算出来的结果单位为Ω。从公式可以看出在相同的条件下，截面积越大阻值越小，大电机绕组的铜丝粗一点，但是电阻其实不大，十几欧姆左右，有的甚至几欧姆。小电机绕组的电阻相对大一点，有的小电机功率才几十瓦，可是绕组的阻值却几百欧姆，如果是铝线的那阻值更高，几千欧姆也正常。所以用万用表电阻档的小量程就可以。
另外公共端是接火线还是零线呢？
其实这个无所谓的，单相的插头，就看你怎么插电了。

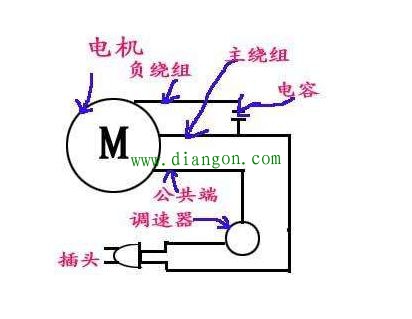

其实是加了电阻实现调速

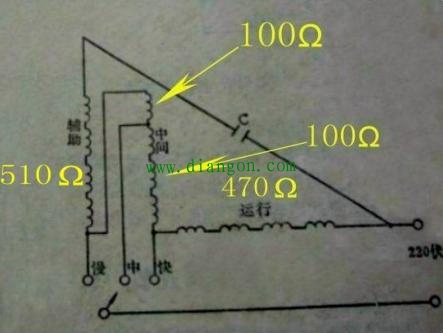

调速器的位置可以理解为电位器，可以改变电阻调速

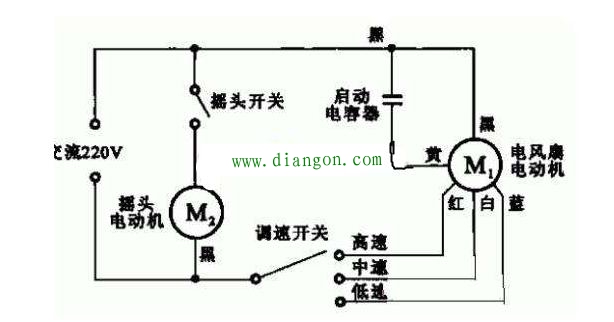

这样看就一目了然了，黑色一般是公共端
