四人竞赛抢答器设计

控制要求
设计四人竞赛抢答器，首先主持人给出题目，并按下开始抢答按钮，开始抢答信号灯亮后可以抢答，先按下按钮的抢答信号灯亮，后按下抢答按钮的信号灯不亮。抢答结束后。
如果主持人未按下开始抢答按钮，开始抢答灯未亮时，抢答者按下按钮，则抢答信号灯闪烁，表示犯规。主持人对抢答状态确认后，按下复位按钮，系统继续允许各队人员抢答，直至又有一队抢先按下抢答按钮。

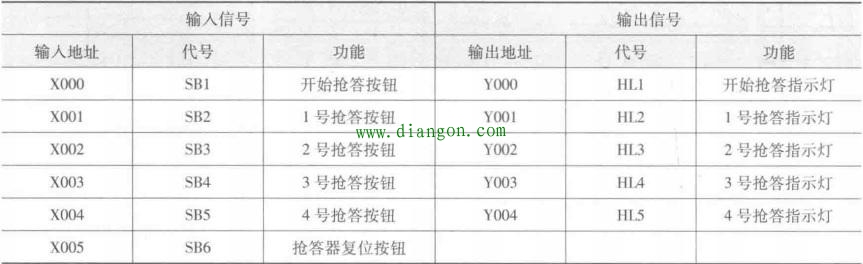

IO分配

梯形图

程序设计的抢答信号灯，是在主持人按下抢答按钮后才有效，而且只要有一个抢答信号之后，其他的均无效。

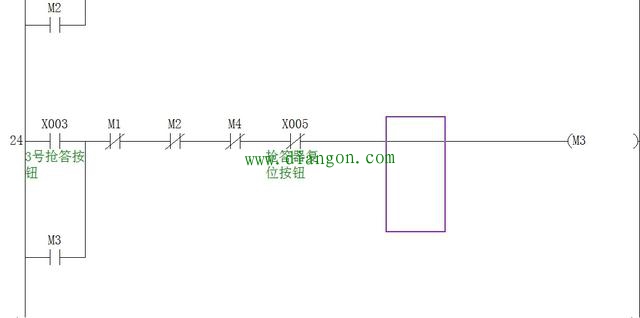

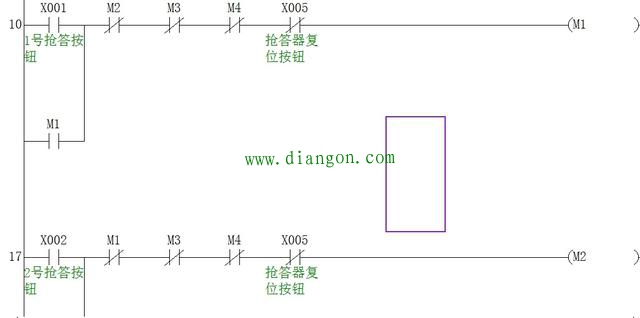

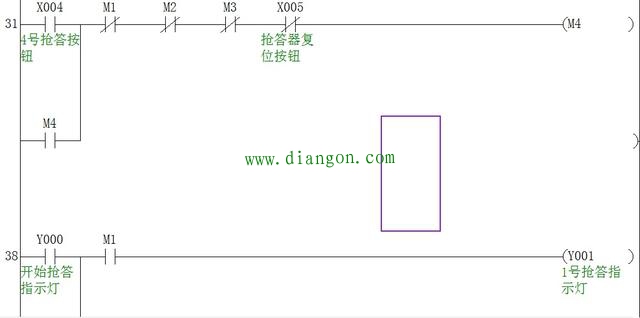

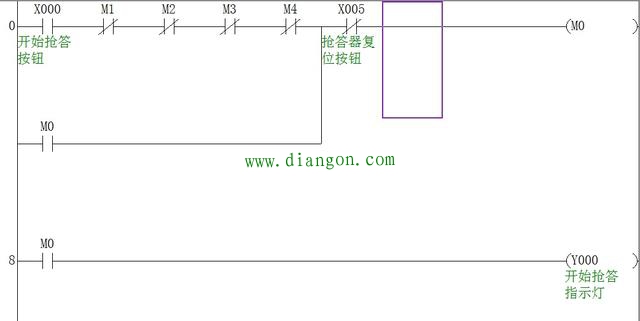

当主持人按下抢答按钮SB1，X0输入信号有效，中间继电器M0为ON，M0的常开触点控制Y0输出为ON。如果输入信号X1有效，中间继电器M1为ON，使Y1输出为ON，同时M1常闭触点断开，将其他抢答器的控制断开，X2 X3 X4输入有效时，与X1输入有效时类似。
当按下复位按钮时，X5输入有效，使中间继电器M0复位，使Y0输出为OFF，一次抢答结束。

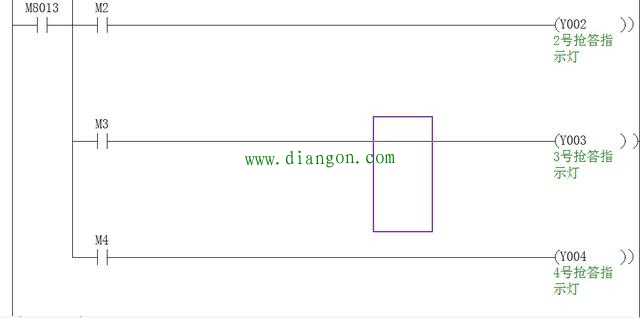

在按下抢答按钮之前如果有人按下抢答器，以X1输入信号有效为例，使M1为ON，通过M8013 输出1S 的时钟脉冲信号，控制Y0的闪烁，按下X5，使抢答信号灯熄灭。其他与X1输入有效时类似。
