三菱PLC串口通信开发心得经验

记得两年前刚开始从事软件开发工作时，第一份任务就是开发一个程序能够实现与三菱plc 串口通信。所谓通信，其实质主要是对PLC 的D寄存器（dword）读写操作。但是因为日本为了保护其产品，并不开发串口通信协议。在不开发通信协议的情况，如果想实现通信，首先需要做的便是通过数据分析，破解其通信协议。这里就不讲解如何破解了，主要是介绍下当时博主开发程序的背景。
　　小编写这篇文章的主要目的是为了分享过去自己的开发经验，因为自己在开发的过程中曾经接受过很多开源软件的帮助，现在这是转入正题。
　　涉及字节流数据通信，必然要涉及通信协议。鉴于当时的开发需求，博主仅对D寄存器的读写协议分析过。其他寄存器理论上是相似，有兴趣的同学可以自行分析数据进行测试。
　　D寄存器的通信协议相对比较简单，主要可以分为：

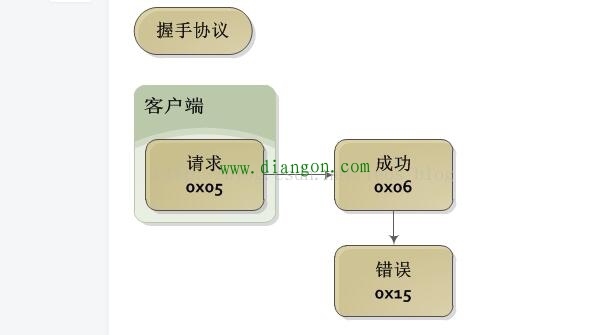

　　1.问候应答协议

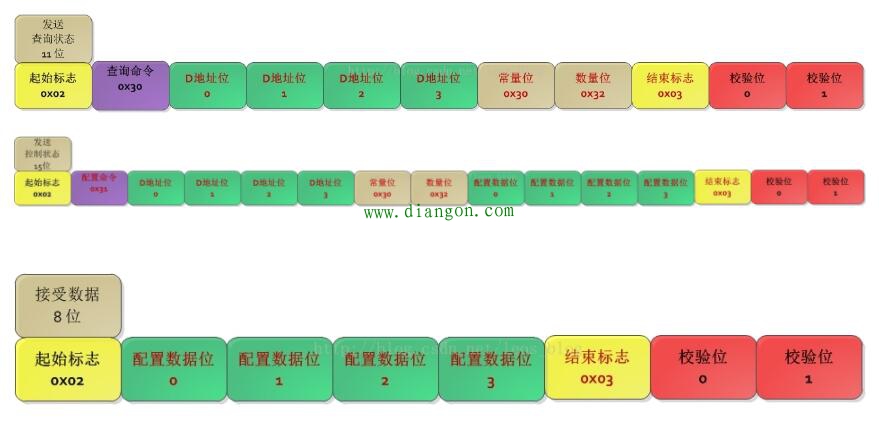

　　2.状态查询协议
　　3.状态配置协议
　　4.数据反馈协议

　　在PLC通信过程中主要的三个难点在于寄存器的加密解密，数据信息加密和解密，以及字符的校验。
　　寄存器地址加密过程：
　　《span style=“font-size:18px;”》void PLC_dataparse：：Encrypt_toPLCaddress（ BYTE *parray ， const UINT paddress ）
　　{
　　int encode_address = 0x1000 paddress * 2;
　　BYTE encrypt_key = encode_address
