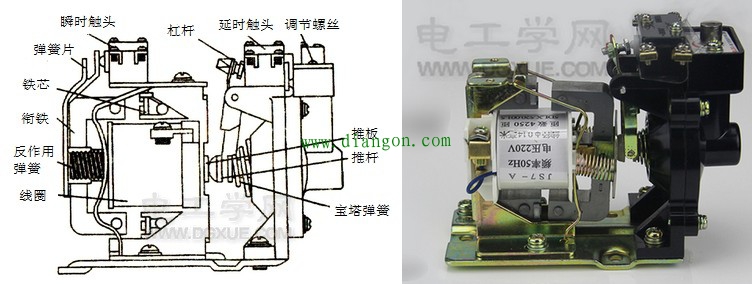

空气式时间继电器结构图

JS7一A系列空气时间继电器：是利用气囊中空气通过小孔节流的原理来获得延时动作的。根据触头延时的特点，它可以分为通电延时动作（如JS7一2A型）断电延时复位（如JS7一4A型）两种。JS一A系列的结构图如下图所示：

JS7一A系列时间继电器由电磁系统、工作触头、气室及传动机构等四部分组成。其中电磁系统：由线圈、衔铁和铁芯组成，另外还有反力弹簧和弹簧片。工作触头：由两副瞬时触头（一副瞬时闭合，另一副瞬时断开）及两副延时触头组成。气室：气室内有一块橡皮薄膜随空气的增减而移动。气室上面的调节螺钉可调节延时的长短。传动机构：由推板、活塞杆、杠杆及宝塔形弹簧组成。
