最近，有用户想要自己学习制作一根网线，购买了网线和水晶头，并将制作网线所需的网线钳和网线测试仪一同购买了，但是买回来之后，发现不知道如何接。那么网线水晶头怎么接？下面装机之家分享一下网线水晶头接法口诀顺序及接法图解详细步骤。

先来看看网线水晶头接法图解吧。

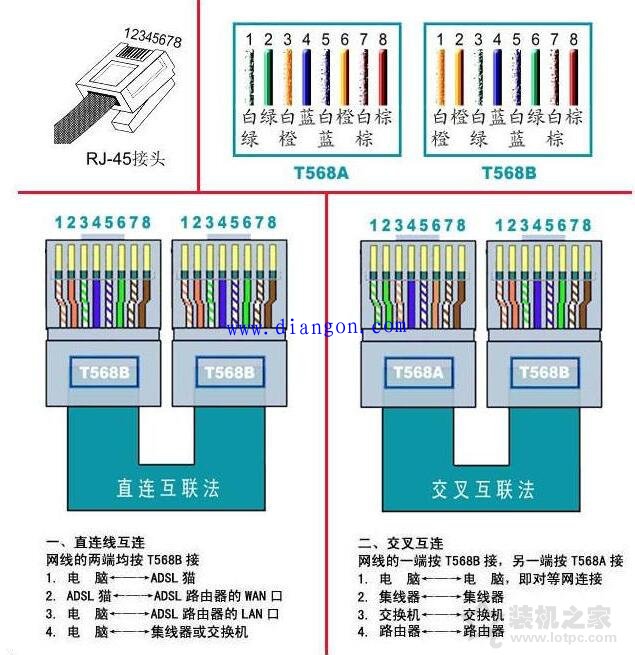

网线水晶头接法图解

绝大数的情况下，我们一般都是采用两头都是T568B直连互联法，关于网线水晶头接法口诀顺序，我们只需要记住网线排序（白橙，橙，白绿，蓝，白蓝，绿，白棕，棕），两头都是采用这个排序就可以了。

网线水晶头接法图解详细步骤教程

1、首先我们使用网线钳中间的圆形处将网线外皮剥掉，小心翼翼的转着割，千万不要将里面的八根双绞线也割坏了。

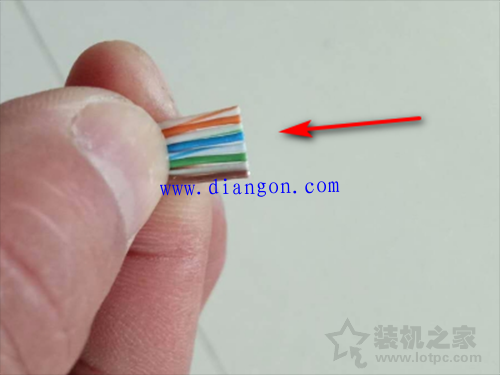

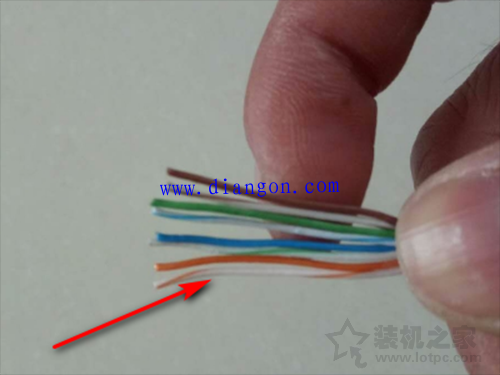

2、网线外皮剥掉之后，我们将八根双绞线按（白橙，橙，白绿，蓝，白蓝，绿，白棕，棕）进行排序，如下图所示。

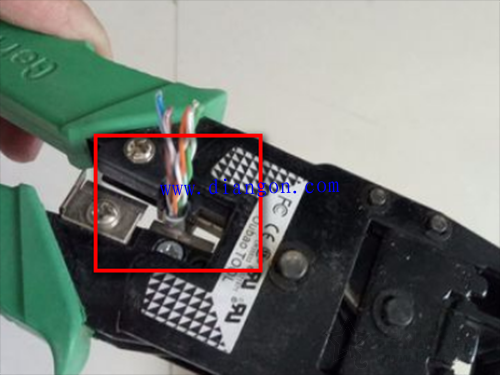

3、使用网线钳的切刀将多余的网线剪整齐，如下图所示。

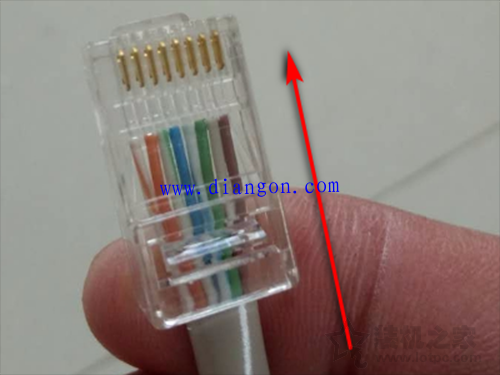

4、将水晶头铜片向上，如下图所示，将排列好的网线插入里面。

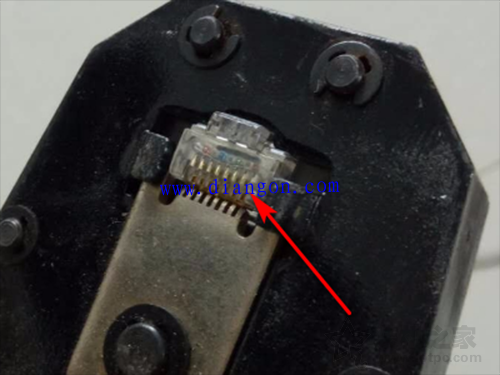

5、最后使用网线钳将它夹紧即可，另一头网线水晶头接法的方法相同，无需我多说了吧。

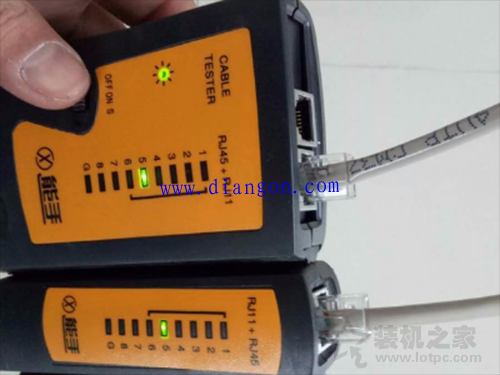

6、最后我们使用网线测试仪，来检测一下通不通，细心观察主机和副机两排显示灯上的数字，是否同时对称显示，若对称显示，即代表该网线良好，若不对称显示或个别灯不亮，就是代表网线断开或制作网线头时线芯排列错误。

当然如果没有网线测试仪也是没有关系的，我们直接使用插到路由器与电脑连接看看是否可以上网就可以了，希望本文能够帮助到大家。
