高压计量的接线方法

用三相四线电能表能准确计量三相三线。但还配用相应的电压电压互感器（如果有的话） 箱式高压计量电表也和低压电度表的接线方法一样的，只是那种箱式高压计量采用电压电流互感器降压减流后供给电度表使用的。原理和接线都是一样。从计量箱的A相即1S1接到有功表的电流进线柱，再从有功表的电流出线柱接到无功表的电流进线柱，然后无功表的电流出线接到计量箱的1S2即可，C相接线也是一样的。电压接线是从计量箱的UA、UB、UC分别接到有功、无功表的电压接线柱即可。

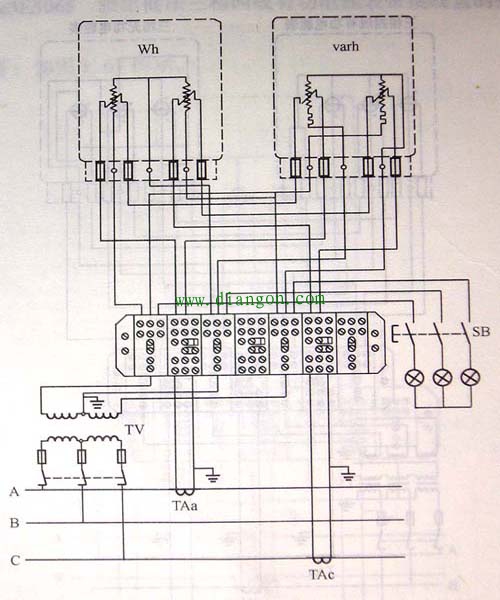

三相三线：

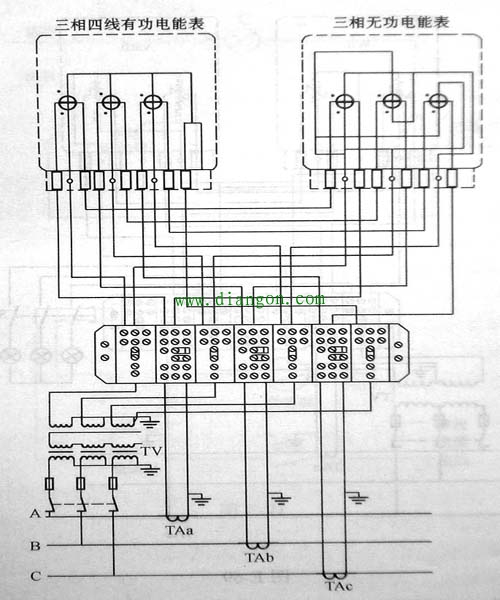

三相四线：

在高压计量中,高压计量箱用的三相三线的，绝不能能用三相四线的高压表代替三相三线高压表！ 强行用的话将造成严重计量错误，注意是错误，而不只是简单的误差。 三相三线表只能和三相三线高计量相配。 三相四线表只能和三相四线高计量相配。
