分享我曾经遇到的一个PLC编程问题

我在微信群里，有人发求助：两台电机交替运行，运行时长为24小时，一台启动另一台就停止。S7-200SMART的梯形图我已经画完了，现在想用LOGO! A8的编程软件也同样实现这样的功能。

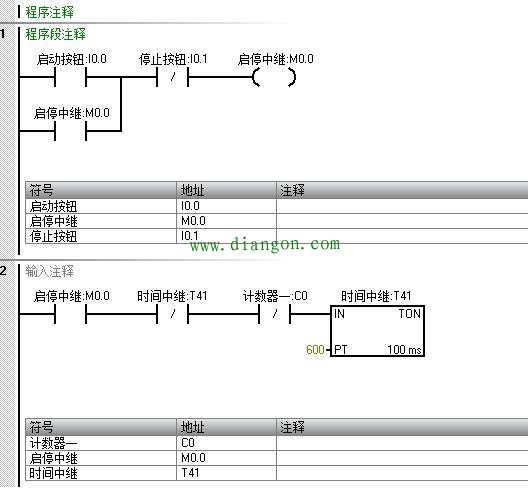

启动信号和1#电机延时时间中继

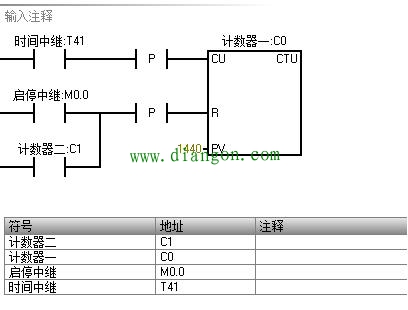

1#电机计数器，通电延时的常开点，然后实现时间计数。

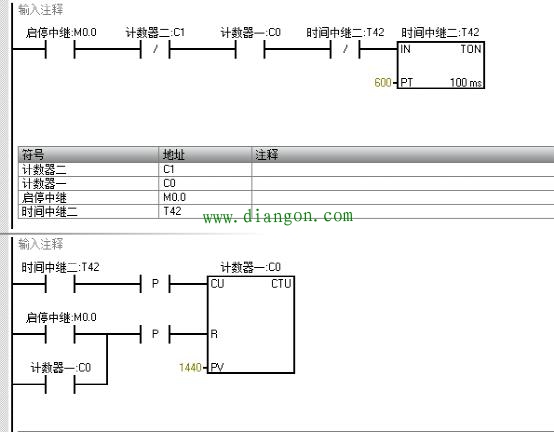

2#电机的延时控制中继和计数器

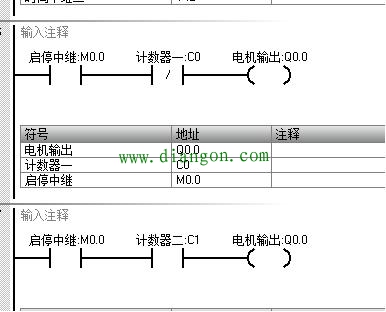

1#、2#电机输出
点评：我看到截图后我发现作者自己编写的这个程序，结构我不就不多说了，2#电机控制延时控制串联计数器一C0，但是1#电机控制延时中继线圈前面没有串联2#电机的计数器C1。
但是作者编写的这个靠上升沿触发计数的程序很不错，大家有时间可以自己把程序编好，下载到plc里面，在线运行一下。

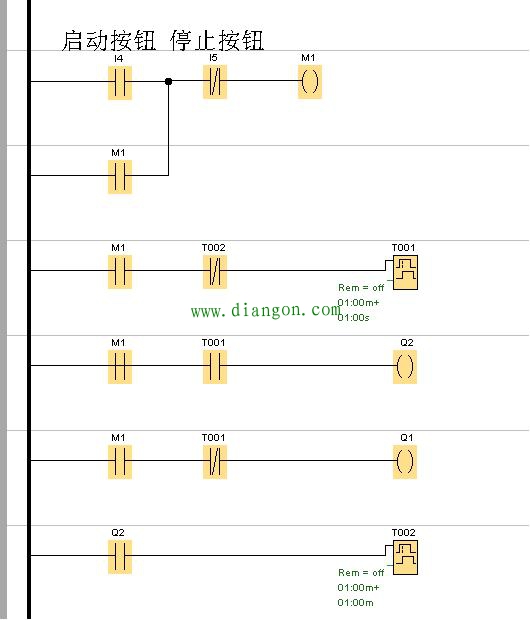

转换后的程序，LOGO! A8的程序。图中的T002和T001是时间继电器，LOGO!的时间继电器可以实现实现小时和分钟的控制。
最后，LOGO!A8的编程软件和PLC的编程软件操作方式不一样的，LOGO!A8的编程软件给人的感觉有点制图的感觉，符号之间的线需要鼠标拖动连接。
