福禄克55XX系列校准器使用方法

55XX系列校准器包括新型号 5080A，5502A，5522A，以及过去的旧型号的5502A和5522A。它们的主要功能有如下几项：

· 直流电压 ±(0~1020) V

· 交流电压 1.0 mV~1020 V (1Hz~1MHz)

· 直流电流 ±(0~20.5) A

· 交流电流 29 mA~20.5 A, (1Hz~1MHz)

· 电阻 0 W~1100 MW

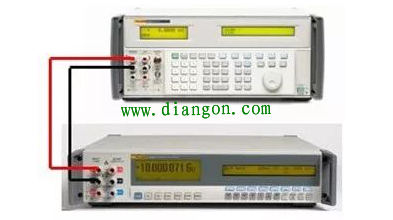

以往，很多实验室校准这些多产品校准器的方法，就是使用8508A八位半高精度数字多用表直接测量。 一台8508A真的就能够完成55XX系列校准器的校准吗?我们必须对不同的型号做具体的分析。在5500A、5502A、5520A、5522A的维护手册中，对这些仪器的校准要求和校准方法作了详细说明。尤其是提出了各个功能的校准调整点。只有保证这些校准调整点的准确度，才能保证仪器各个功能全范围的性能。当检查仪器性能时，应该尽量包含这些校准调整点。如果发现校准器准确度下降，必须通过调整这些点来恢复仪器的准确度。这里，我们以准确度指标较低的5502A为例，按照5502A说明书建议的各个校准调整点，实际计算每个校准点的测量不确定度，分析用什么样的标准设备可以校准5502A。我们会发现，有很多功能，尤其是电流测量功能，8508A并不能满足校准多产品校准器的准确度要求。

1. 直流电压校准

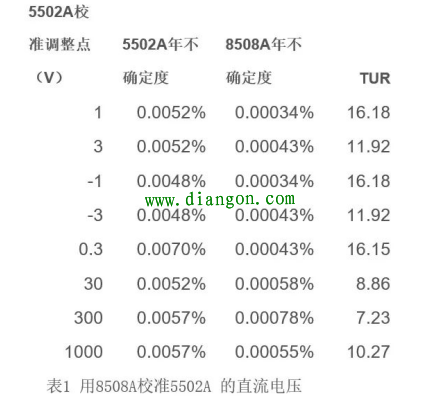

根据5502A维护说明书，5502A直流电压除零点外，设有八个校准调整点。在各校准调整点上，我们计算出5502A的总不确定度，8508A的直流电压测量功能的总不确定度，计算结果列于表1中。从表1可以看出，8508A直流电压的性能非常优异，在所有5502A直流电压校准调整点上，5502A直流电压的总不确定度与8508A总不确定度的比率TUR都大于7，可以满足校准的基本要求。因此，可以用8508A的直流电压测量功能直接校准5502A的直流电压输出功能。
